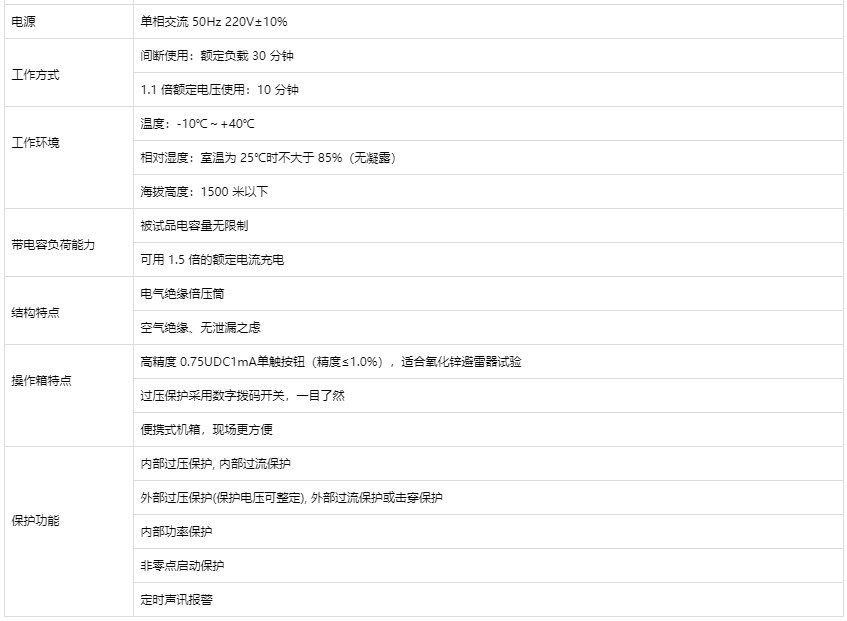

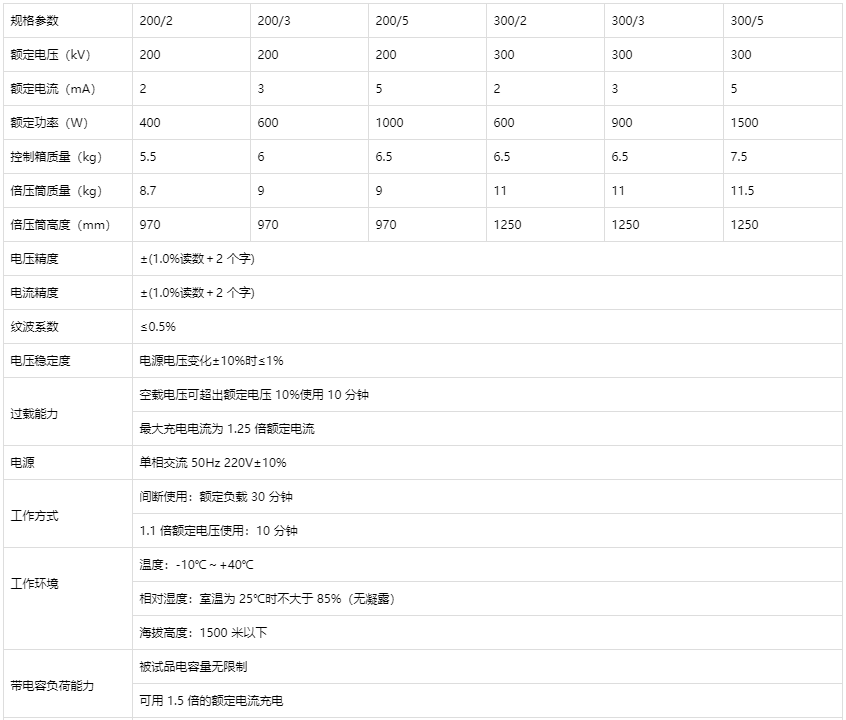

200/2直流高压发生器技术参数
发布时间:2021-01-29 16:03:53
浏览次数:2640
200/2直流高压发生器(ZGS)采用高频倍压电路,应用PWM变频技术,闭环调整,电压大反馈,使电压稳定度大幅度提高。是根据24003-90《便携式通用技术条件》行业标准的要求设计、制造的。中频适用于电力部门、厂矿企业、科研单位、铁路、化工、发电厂等对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
脉宽调制型直流高压发生器采用高频倍压电路,应用PWM变频技术,闭环调整,电压大反馈,使电压稳定度大幅度提高。中频是根据24003-90《便携式通用技术条件》行业标准的要求设计、制造的。中频适用于电力部门、厂矿企业、科研单位、铁路、化工、发电厂等对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
![1611908067515356.png 微信图片_20210129161412.png](/ueditor/php/upload/image/20210129/1611908067515356.png)
![1611908130846879.png 微信图片_20210129161509.png](/ueditor/php/upload/image/20210129/1611908130846879.png)
特点 :
1、 体积小、重量轻、操作简便、功能齐全,便于野外使用,是新今比较理想的可靠产品。
2、 采用最先进技术、工艺制造,应用的PWM变频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用变频技术提高频率,频率达40kHz,从而使输出高压稳定,波汶系数小。
3、 精度高、测量准确。电压、电流均为数字显示,电压分辨率为0.1kv,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
4、 电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。
5、 负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准及优于同类产品。
