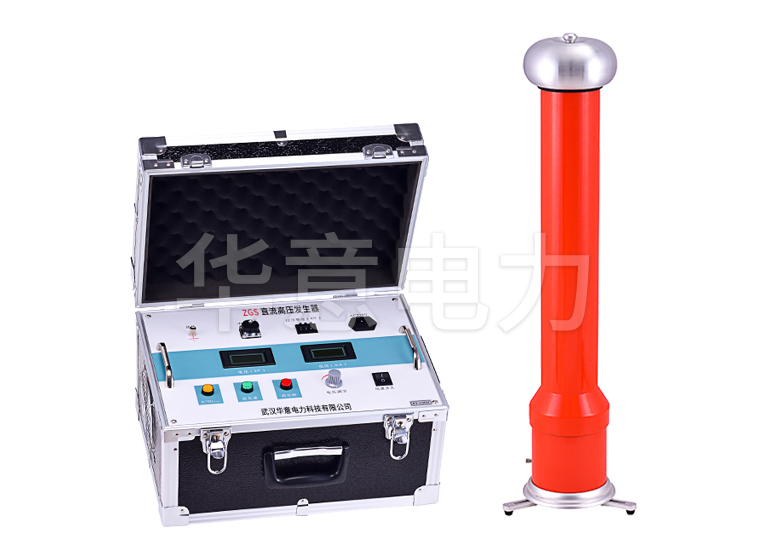

华意电力专业研发生产工频高压发生器(中频直流高压发生器),接下来为大家解答工频高压发生器几种测量方法。
![工频高压发生器几种测量方法.jpg 工频高压发生器几种测量方法.jpg](/ueditor/php/upload/image/20210204/1612427898482359.jpg)
一般测量时,当接好线后,先将连接试品的线悬空,升压至试验电压后,记录空载试验时的电晕和杂散电流I1,然后接上试品连接线,升压至试验电压后,读取总电流I2,得到试品的泄漏电流为Io=I2-I1。
当需要精确测量被试品泄漏电流时,则应在高压侧串入高压微安表。
![工频高压发生器几种测量方法.jpg 工频高压发生器几种测量方法.jpg](/ueditor/php/upload/image/20210204/1612427850884671.jpg)

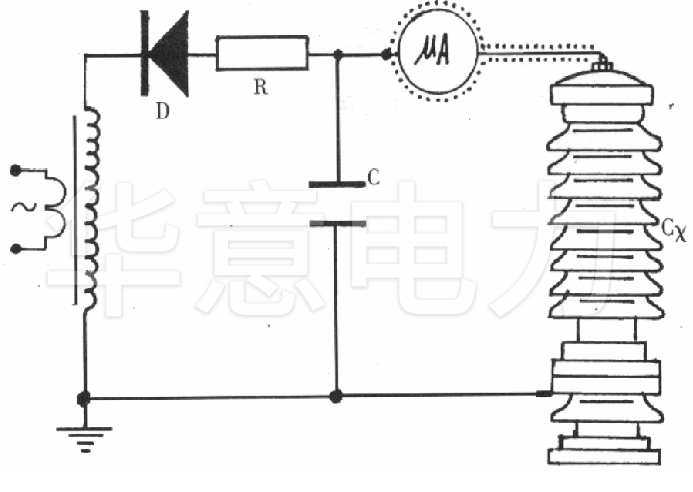

微安表接入试品CX高压侧接线图

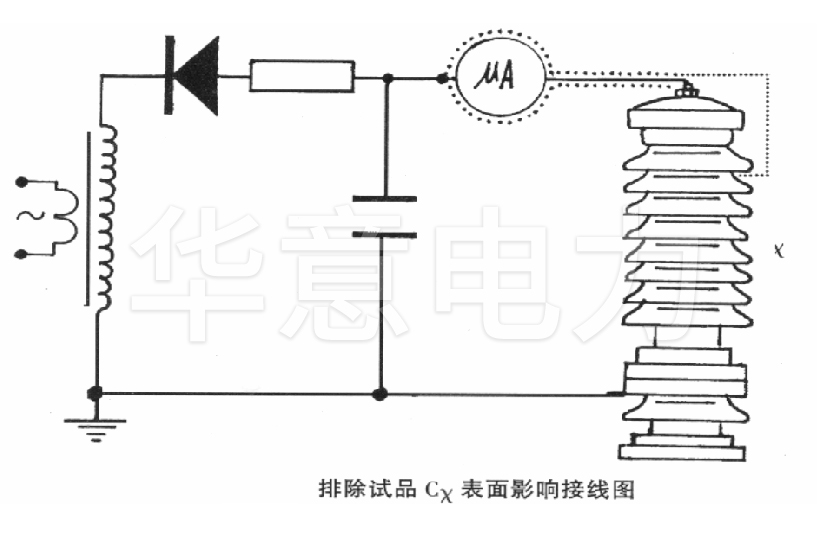

微安表必须有金属屏蔽,应采用屏蔽线与试品连接。高压引线的屏蔽引出应与仪表端的屏蔽紧密连接。如果试品表面污秽要排除试品表面泄漏电流的影响,可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽层相连接。
![工频高压发生器几种测量方法.jpg 工频高压发生器几种测量方法.jpg](/ueditor/php/upload/image/20210204/1612428000684877.jpg)

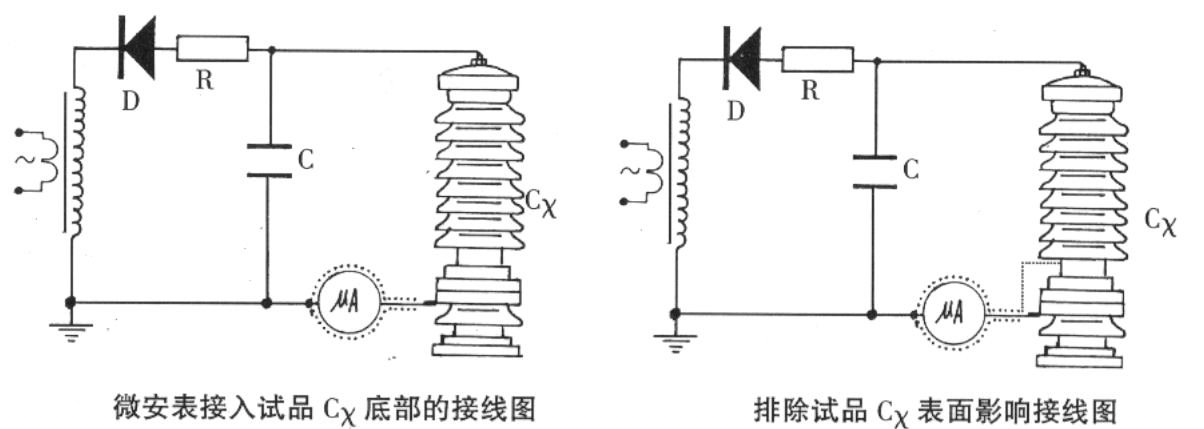

对氧化锌、磁吹避雷器等试品接地端可拆开的情况下,也可采用在试品的底部(地电位侧)串入电流表进行测量的方式,如图7所示。当要排除试品表面泄漏电流的影响,可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽层相连接,如图8所示。
![工频高压发生器几种测量方法.jpg 工频高压发生器几种测量方法.jpg](/ueditor/php/upload/image/20210204/1612428153476923.jpg)
对于氧化锌避雷器等小电容试品,试验完后一般通过机内测压电阻放电,时间很快。而对电缆等大电容试品,试验完后一般要待试品电压自放电至试验电压的20%以下,再通过配套的放电棒进行放电,待试品充分放电后挂好接地线,才允许进行高压引线的拆除和更换接线的工作。
