智能大电流发生器工作原理及注意事项
发布时间:2021-02-04 17:23:31
浏览次数:5022

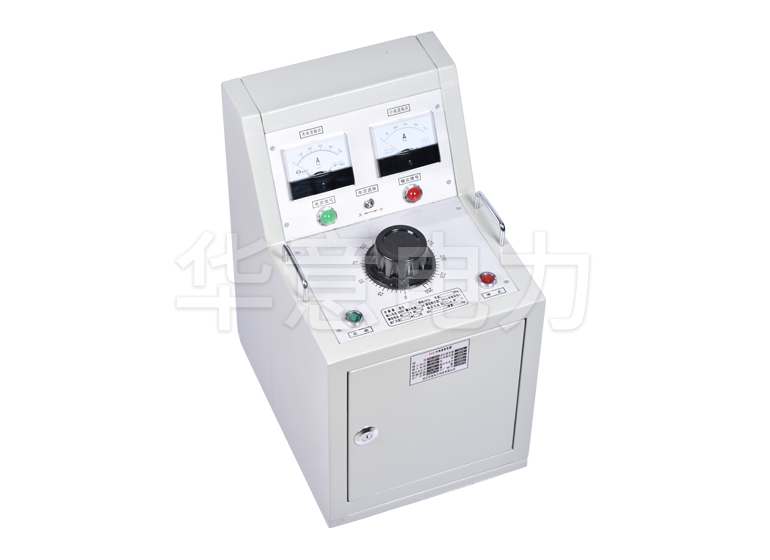

智能大电流发生器也称三相大电流发生器、单相大电流发生器,智能大电流发生器在电力领域做升压试验中经常会使用到,那么在使用过程中的智能大电流发生器工作原理及注意事项是什么,从而减少因为误操作而带来的麻烦了,那么下面就由小编来带大家来了解熟悉智能大电流发生器。
![1612430797935183.jpg 智能大电流发生器.jpg](/ueditor/php/upload/image/20210204/1612430797935183.jpg)
一、智能大电流发生器概述:
智能大电流发生器是一种作为查验用的电流源,对电器作热安稳、动安稳实验时低压大电流电源,如空气断路器、触摸器、继电器的温升实验及脱扣等。
单相大电流发生器测三相时,应分相进行;三相大电流发生器首要用于三相电气商品的测验,也可用于测验单相电气商品。三相、单相大电流发生器的操控计划一样,仅仅三相大电流发生器输出三相电流。
二、智能大电流发生器运用方法
在作大电流实验时,按本商品电路图准确接好作业线路。依据输出电流的巨细,挑选好大、小量程开关的方位。先将调压器回到零,再按下作业按钮,顺时针方向渐渐旋转调压器的手轮,凝视电流表,直到所需的电流值停止,实验到所定的时间后,立行将调压器手轮反时针方向回零,按下停止按钮,切断电源。
三、智能大电流发生器工作原理
1.1000A以下无电压表及S1开关电路。
2.本电器为380V电源供电电路,电源为220V时,T1接线应按原厂规则接线。
3.当电流较大时,应并联一只相应的抵偿电容器。
4.输出外接铜导线按3A/mm2挑选,其长度应不大于三米。
四、智能大电流发生器运用保护注意事项
1.长时间不运用时,运用前使用500V兆欧表查看主回路对地绝缘电阻,阻值不该小于1.5兆欧。
2.开箱验收时,应查看主回路接线端子是不是松动,调压器电刷是不是触摸杰出。
3.输入电压契合铭牌上所标明的电压值,其值差应在-10%-5%之间,频率为50Hz。
4.操作时,应均匀缓慢旋转手轮,避免损坏调压器。
5.电流档开关禁绝带负荷操作。
6.升流器外壳有接地端子,运用时应杰出接地。
7.满输出时作业时,智能大电流发生器外壳有接地端子,运用时应杰出接地。间不得超越5分钟,持续作业时间应小于2.5分钟,且作业周期应大于10分钟。
