500A大电流发生器使用方法
发布时间:2021-02-05 11:10:32
浏览次数:4771
500A大电流发生器使用方法是基于电力部门和工矿企业的电气设备试验,如各种开关、电流互感器和其他电器设备的电流负载试验和温升试验,专门设计制造的专用设备。
适用于一次母线保护和校验电流互感器变比等,可以进行电流继电器和开关的整定检查。

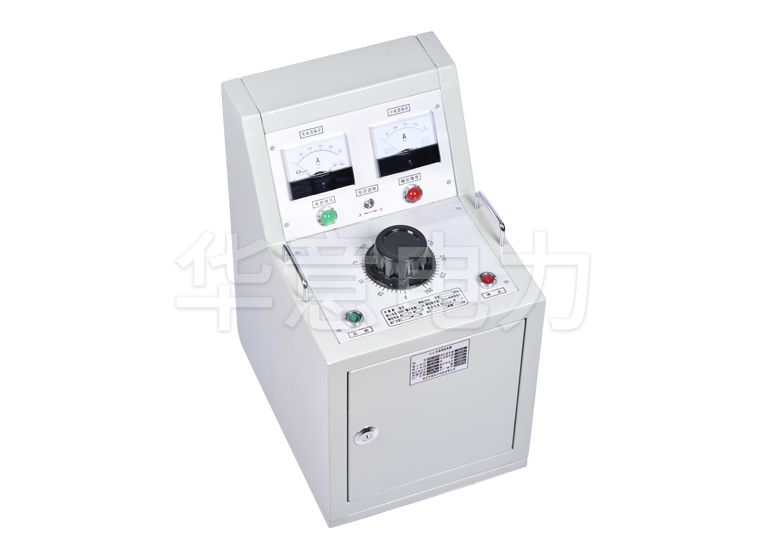

![500a大电流发生器 500a大电流发生器](/ueditor/php/upload/image/20210205/1612494779426558.jpg)
500A大电流发生器的使用方法
1、按照电路图连接动作线,变压器外壳、操作台等必须良好接地。
2、接通电源,操作台绿色指示灯点亮,按下启动按钮,红色指示灯点亮,此时,升流器等待升流。
3、要注意使调节器顺时针均匀旋转,向操作台发出电流指示到所需的大电流,为了确保测试精度,可以在仪表接线柱上串联标准电流表。
4、试验中,如发现异常现象,应立即切断电源,查明原因后再进行试验。
5、试验结束后,必须将调节器归零,按停止按钮切断电源,切断工作电源,然后拆下试验配线,以确保安全。
500A大电流发生器注意事项
1 .本试验器输入电源电缆截面应大于2mm2,大电流输出连接电缆截面应大于lOOmm2,输出连接电缆长度应尽可能短。
2 .如果满足输出电流的要求,尽量使用并联输出。
3 .请避免长时间连续输出。
4 .为了安全使用,请将接地端子切实接地。
