便携式回路电阻测试仪的接线及操作
发布时间:2021-02-05 15:11:39
浏览次数:5606
便携式回路电阻测试仪的接线及操作是一款创新型产品,产品体积小巧,手持式操作,电池供电,便于携带。产品主要应用于开关触点的接触电阻和其它微欧电阻的测量,测试速度快、准确度高。

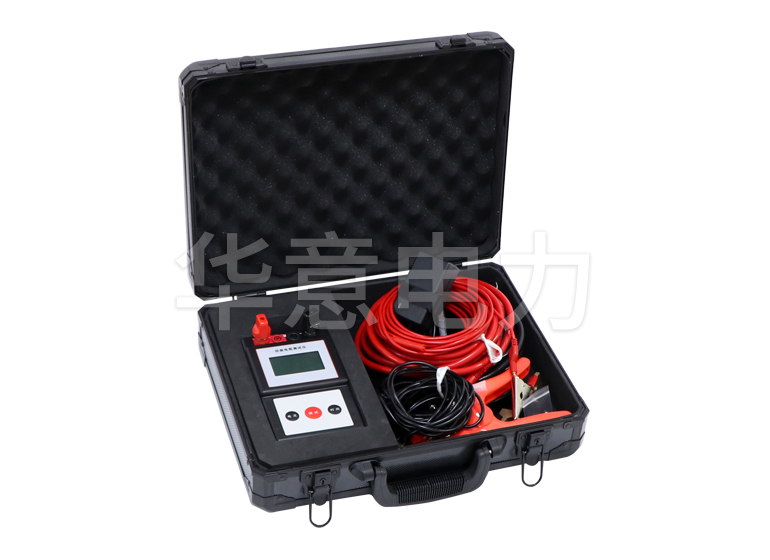

![1612509385976977.jpg HLY-100S 智能手持回路电阻测试仪.jpg](/ueditor/php/upload/image/20210205/1612509385976977.jpg)
便携式回路电阻测试仪的接线及操作是根据中华人民共和国新电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻,并用数字显示出来。
目前,接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷,在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,电力部标准SD301—88《交流500kV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定,以确保试验结果准确。
便携式回路电阻测试仪的接线及操作
1、便携式回路电阻测试仪按四端子接法接线。
2、确认无误后,接通电源开关,电流表、电压表显示为000,可在末位允许一位数跳动。
3、按测量开关后,电流表是否在100A,若不在100A请调节微调旋钮,使电流为100A并保持稳定,此时电阻表显示值即为所测电阻值,(若显示1,即表示所测回路电阻值超量程),数值稳定后,一般5-10秒,请立即记录并按测量键停止测量。
4、如果按正确接线方法使用,而测量电流达不到100A,或者为零,则应检查所使用大电流线是否截面过小,或者所接回路是否接通。
