回路电阻测试仪使用方法及原理
发布时间:2021-02-19 11:56:03
浏览次数:6109

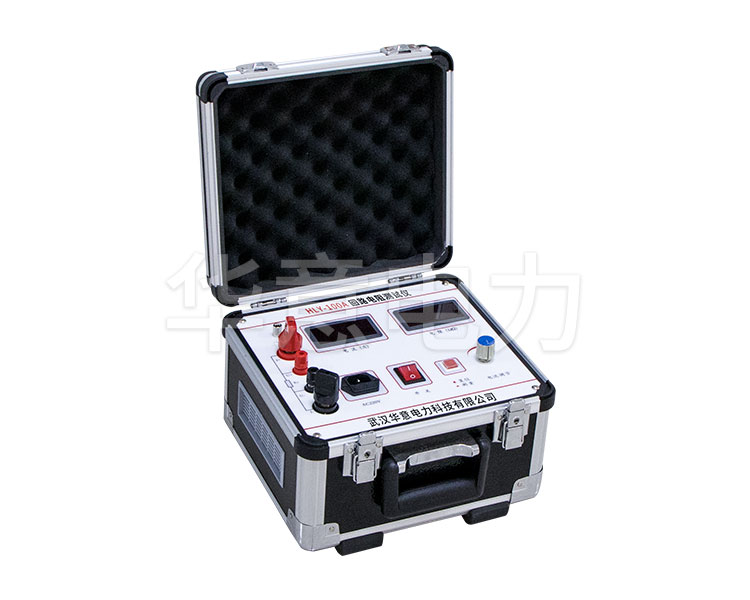

回路电阻测试仪使用方法采用直流压降法测量导线间的接触电阻,可靠地判断接触面氧化、接触紧固不良等异常现象引起的电阻发热。该产品集成高精度可控直流电源模块,最大测量范围0~2999uΩ,最大输出电流200A,具备直读、储存和输出的精良设计,符合行业规定的技术规范,小巧便携、易学易用。
![HLY-100A回路电阻测试仪 HLY-100A回路电阻测试仪](/ueditor/php/upload/image/20210219/1613707059796267.jpg)
1. 回路电阻测试仪使用方法接线图
![回路电阻仪四线法接线图](/ueditor/php/upload/image/20210219/1613707045985780.jpg)
2. 仪表板与测试管之间的连接应紧固,不能松开。
3.接线应按四端法进行,即电流线应夹在被测产品外,电压线应夹在被测产品内,电流和电压必须极性相同。
4.检查进行确认无误后,接入220V交流电,合上电源控制开关,仪器公司进入开机工作状态。
5.调整“电流选择”旋钮,选择要选择的电流档位,当电阻表显示测得的电路电阻时,按下“测量”按钮。若显示1,则表示所测回路电阻值超量程。
6.测量结束后,断开电源开关,将测试夹放好,放入附件袋中。
回路电阻测试仪使用方法工作基本原理分析比较具有简单,由内部恒流电源发展提供一个测试系统电流,电流源经“I+、I-”两端口(也称I型口),供给被测电阻Rx电流,电流的大小有电流表I读出,Rx两端的电压降“U+、U-”两端口(也称V型口)取出,由电压表V读出。通过对I、U的测量,就可以根据算出被测电阻的阻值。
