接触回路电阻测试仪现场测试中问题如何解决
发布时间:2021-02-19 15:09:11
浏览次数:4973
目前市场上大部分接触电路电阻测试仪的原理是采用典型的四线制测量法,由高频开关电源提供大于100A的测试电流,按下测量键后,高频开关电源输出100A以上的测试电流,同时采样电路开始采样,
获取的信号通过放大器放大,用A/D转换器将模拟信号转换为数字信号,然后用微处理器对数据进行滤波、运算、处理,在发送显示器上显示这次的测量电流和电阻值。
另外,当电流测试电路发生断线或接触不良时,接触电路电阻测量仪可以根据电流分流器的电压判断电流电路的接触不良或断开。
直流电阻测量仪采用新的电源技术,具有测量快速、体积小、使用方便、测量精度高等特点,是变压器绕组及大功率感应设备直流电阻的理想测量设备。

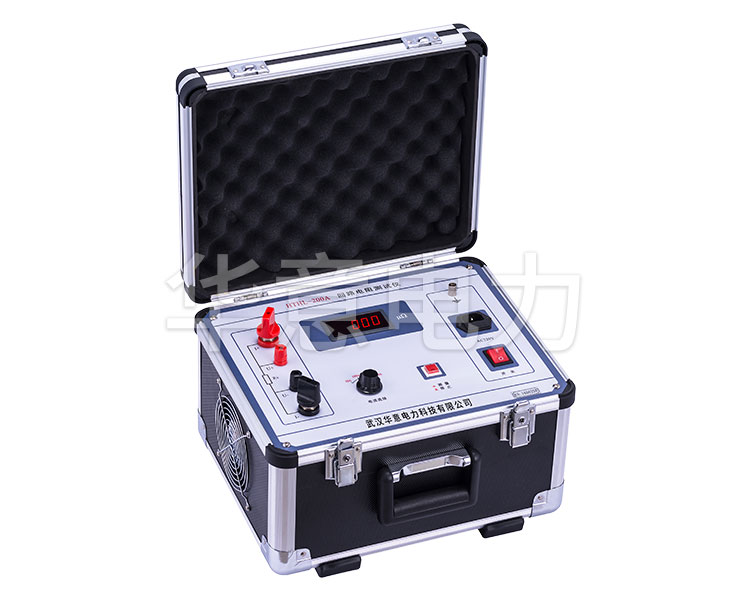

![接触回路电阻测试仪 接触回路电阻测试仪](/ueditor/php/upload/image/20210219/1613719096190083.jpg)
1 .接触回路电阻测试仪现有测试方法中存在的问题
按照常规设计原理设计的接触电路电阻测量仪在现场测试时,都发现普遍存在一个问题:测量仪电压布线电路发生接触不良或开路时,测量仪还会显示一个数值,此时会出现以下情况。
(1)电压电路断开,测试现场无强电场噪声时,放大器输入的差模电压几乎为0,因此设备显示的测试值接近0,如果测试人员有充分的现场测试经验,则可以判断为设备电压电路测试线路异常,可以进行设备电压电路测试如果测试者没有足够的现场测试经验,可能会误判测试器有问题,中断测试,更换设备,修理,延迟停电时间,给测试工作带来不必要的故障。
(2)电压电路的接触不良大多情况下,断路器的连接端子在长期运转后的端子排外表面产生氧化膜或油膜,电路电阻测定器的电压测试仪的电压测试仪被这样的端子列夹住时,有可能发生接触不良,电压测试仪本身也产生一定的接触电阻,该接触电阻值为电压测试仪
(3)电压电路开路或接触不良(开路时可见接触电阻R1无限大),测试现场有强烈的电磁干扰,例如母线带电时,带电母线通过以空气为介质的电容器,干扰测试器的两条电压测试线,在干扰的作用下,电路测试器的电压收集
噪声较大时,电路电阻测量仪显示的值会大于被试验品的电阻值,但在这种情况下,如果有充分的现场测试经验,则可以判断测试结果的异常,并引起注意,也许可以得到正确的测试结果。
但是,如果测试者没有足够的经验,则可能会误判定开关电路的电阻值超标,用停电检查的方法处理缺陷,可能会给电力生产带来不必要的损失。
如果噪声强度不大,仪器的显示值在断路器合格电阻值的范围内,这种情况与“(2)电压电路接触不良”的结果相同,同样会导致误判。
2、接触回路电阻测试仪利用改进型四线制测量法解决以上问题。
接触电路电阻测试仪通过分析以上问题,可以改进四线制测量法,采用电源技术,长时间连续输出大电流,克服脉冲式电源瞬时电流的弊端,有效破坏开关触头氧化膜,解决目前传统电路电阻测试仪存在的问题。
用大电流恒流源对试制品进行通电测试,采集电压电流的数值,计算试制品的电阻值。 此时测量的值一定是试制产品的真实电阻值,使伪数据的产生为零。
即使现场有强电场干扰,由于电压电路的电阻小,电压测试端子感应的电压为共模电压,接触电路电阻测量仪通过电容器接地方式将该交流共模噪声抑制得较低,不影响测试精度。
以上表明,自动判断和提示功能大大提高了测试的准确性,提高了生产效率,是现场试验人员快速解决问题的可靠依赖。
