230KVA/200KV变频串联谐振耐压测试仪
发布时间:2021-02-20 17:25:53
浏览次数:5083
一、230KVA/200KV变频串联谐振耐压测试仪概述:
230KVA/200KV变频串联谐振耐压测试仪是利用调谐电感与负荷电容使之产生工频串联谐振,以获得工频试验电压的串联谐振试验装置。串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。

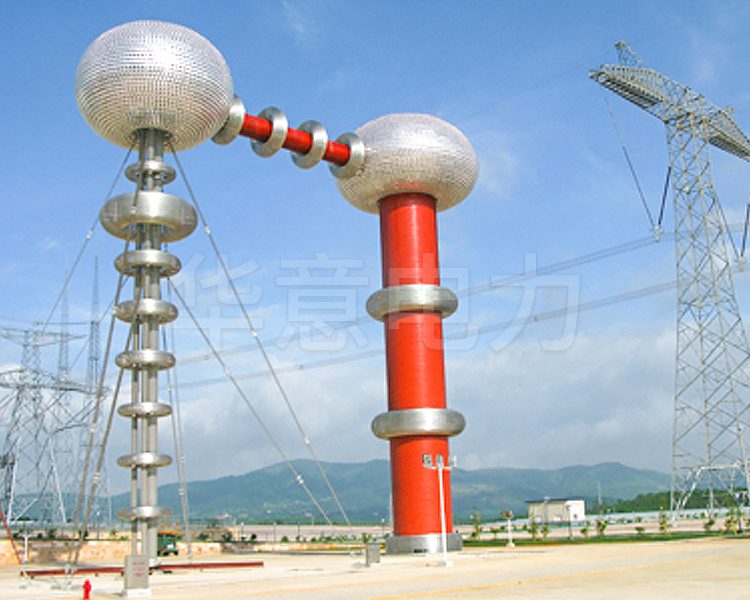

![1613813243533571.jpg 串联谐振实景图.jpg](/ueditor/php/upload/image/20210220/1613813243533571.jpg)
二、230KVA/200KV变频串联谐振耐压测试仪常见故障及分析
主机复位。
原因:主机供电电源波动;外界强磁场干扰;主机未可靠接地;
主机找不到谐振点。
原因:系统谐振点在主机的输出频率范围之外;系统接线错误;
系统未可靠接地;高压采样反馈信号开路或连接不可靠;试品有故障。
励磁变压器无输出电压或者低电压输出。
电源跳闸。
原因:谐振系统回路短路。
Q值偏低,即电压升不上去,或升不高。
原因:试品放电泄漏;
电抗器磁路受干扰,例如电抗器被放置在磁场屏蔽范围内。
说明:以上故障原因仅供参考。
注意:请勿擅自打开箱体,拆卸或更换元器件,如有质量问题,请与本公司。
三、230KVA/200KV变频串联谐振耐压测试仪主要应用于:
1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线,套管,互感器的交流耐压试验。
