串联谐振耐压设备的相关知识
发布时间:2021-02-22 11:33:02
浏览次数:5028
串联谐振耐压设备的相关知识。
一、串联谐振定义
在由电阻、电感和电容构成的串联电路内,当电容XC和电感XL相等时,即XC=XL表示电路中的电压u和电流I的相位相同,电路表现出纯电阻性的现象称为串联谐振。
电路串联谐振时,电路的阻抗Z=√R2+XC-XL2=R,电路中的总阻抗最小,电流达到最大值。

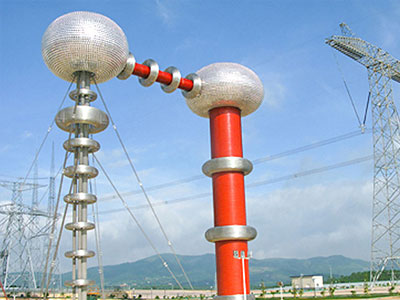

![1613965029396423.jpg 987.jpg](/ueditor/php/upload/image/20210222/1613965029396423.jpg)
二、串联谐振的危害性
在发生谐振的情况下,由于电感和电容相等,所以电感和电容两端的电压有效值相等,即UL=UC。 另外,由于其相位相反,所以这两个电压相互抵消。
电容器或电感的电压有效值为UL=UC=XLI0=ω0LIO=ω0LU/R。 式中的ω0L/R称为谐振电路的质量系数,表示电压比。 即UC/U或者UL/U
品质系数是测量谐振电路特性的重要参数。 电路中的电抗越大、电阻越小,品质系数越高。 因此,电容和电感的电压值会比施加电压大得多。
一般的电感、电容谐振电路的质量系数可以达到几十到几百。 串联谐振也称为电压谐振。
在电力系统中,串联谐振会产生电网额定电压数倍的过电压,对电力设备的安全造成很大危害。
在R-L-C串联电路中,线路的端电压和电流同相的现象称为串联谐振。
串联谐振耐压设备使用的注意事项
1、谐振电源产品多为高压试验设备,要求高压试验专家使用,使用前必须仔细阅读使用说明书,反复操作训练。
2、操作人员不得少于2人。 使用时,请严格遵守本公司高压试验相关的安全作业规程。
3、为确保考试安全,除必须熟悉本产品说明书外,还必须严格按照国家有关标准和规程进行考试操作。
4、各连接线不能弄错。 特别是不能弄错接地线。 试验装置可能会损坏。
5、使用本装置时,会输出高电压或超高电压,因此请注意安全距离,切实接地。
