串联谐振电缆耐压装置如何给高压交联电缆做试验
发布时间:2021-02-22 15:15:05
浏览次数:4739
在我们常见的工频耐压设备大致可分为两类
:传统的工频变压器系统和串联谐振系统。串联谐振电缆耐压装置如何给高压交联电缆做试验主要介绍了串联谐振系统工频耐压设备原理、结构和使用特点。该系统对高电压、大截面和大长度电缆的进行工频耐压试验一系列介绍。
目前,在中低压电缆上国外已使用超低频电源(VLF)进行耐压试验。但由于此类VLF的电压等级偏低,尚不能用于110kV及以上的高压电缆试验。在国内,对于低压电缆,这种方法也使用过,但由于试验设备的原因,没能得到大面积的推广。而近些年由于城、农网建设改造的进行,XLPE交联电缆越来越多,仅仅靠直流耐压试验后就将电缆投入运行,而在运行电压下发生电缆或电缆头击穿的事例也时有发生。所以,大家都在探索新的试验方法。
![串联谐振 串联谐振](/ueditor/php/upload/image/20210222/1613978212999180.jpg)
CIGRI国际大电网工作会议工作组的《高压挤包绝缘电缆竣工验收试验建议导则》中对目前采用的直流耐压试验方法提出疑议,并推荐使用工频及近似工频(30-300Hz)的交流试验方法。IEC60840标准中在45-150kV敷设后电缆试验标准中除原直流试验标准外,增加了1.7U05分钟或1U024小时的交流试验标准。而在220kV等级中IEC62067/CD草案中则取消了电缆敷设后试验中直流试验的标准,只有交流试验的要求,即20-300Hz1.4U060分钟。为了更有效的对施工后的交联电缆进行交接试验
串联谐振电缆耐压装置如何给高压交联电缆做试验,国内很多地方也相应的出台了地方性试验标准,其试验频率大多都在30-300Hz,中低压电缆试验电压为1.6-2.0倍的相电压,高压电缆试验电压一般都在1.4-1.7倍的相电压,具体根据各个地方略有不同,湖南推荐中低压电缆试验频率为45-65Hz,高压电缆试验频率为35-75Hz。
由于电缆的电容量较大,采用传统的工频试验变压器很笨重,庞大,且大电流的工作电源在现场不易取得。因此一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低,重量减轻,便于使用和运输。初期多采用调感式串联谐振设备(50Hz),但存在自动化程度差、噪音大等缺点。因此现在大都采用系列调频式(30-300Hz)串联谐振试验设备,也称之为:变频串联谐振电缆耐压装置,可以得到更高的品质数(Q值),并具有自动调谐、多重保护,以及低噪音、灵活的组合方式(单件重量大为下降)等优点。
综合国内外有关技术资料,选择合适的试验频率范围是个比较重要的问题。在这方面,有一些不同的观点和提法。就目前的国内外的提法来看,我们总结可分成3类:第1类为较宽频率范围30-300Hz、20-300Hz、1-300Hz;第2类为工频范围,45-65Hz,45-55Hz;第3类为接近工频,35-75Hz。国外有些厂家设计串联谐用电抗器,在特殊情况下也有采用低频率为25Hz或20Hz的。当然频率愈低,被试电缆的长度(电容量)可增大。但是电抗器铁心因此放大,使重量增加。
35kV及以下电压等级的电缆使用数量多,实验工作量大,所以此类耐压试验装置应该体积小,重量轻,串联谐振电缆耐压试验装置由此诞生。

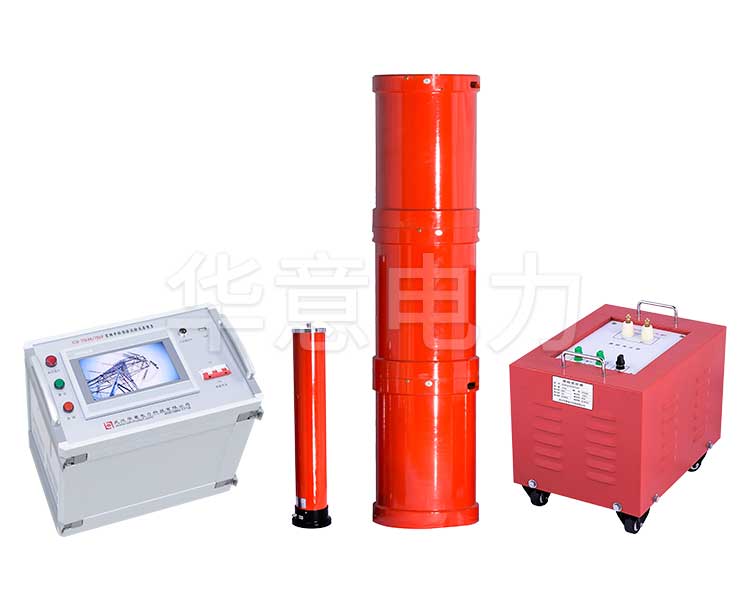

串联谐振电缆耐压装置如何给高压交联电缆做试验,要求单个人能现场搬动的部件重量不超过30kg,要求两人能现场搬动的部件不超过60kg,适合现场搬动,电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。本装置具有以下特点:
(1)操作简便
具有自动/手动调谐功能;大屏幕显示电压、电流和频率等参数;具有过压过流整定与保护功能;具有失谐保护功能;具有自动记时和时间到关闭功能;电压调节具有零位启动功能,以保证调谐的安全性和高压回路的零起升压;
(2)配置灵活
电抗器采用多台式,试被试设备可串可并使用,而且可以根据被试设备确定带到现场区的电抗器的个数;
(3)重量轻、体积小
以一套2kM长的10kV电缆(高压电流2.)为例,单台电抗器重量35kg(2台),变频控制箱重量12kg,励磁变压器重量15kg。
