绝缘油耐压测试仪试验测试时的几种情况
发布时间:2021-02-23 11:48:21
浏览次数:4986

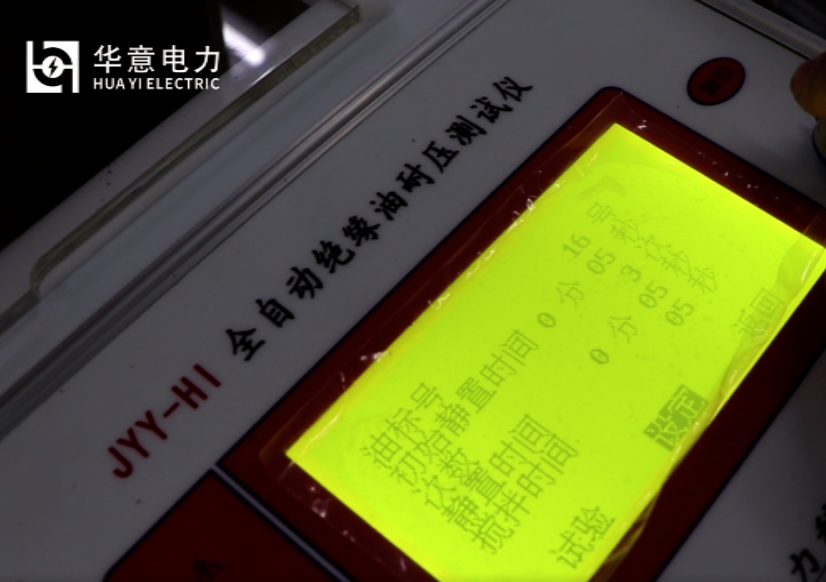

全自动绝缘油耐压测试仪适合测试各种绝缘油介电强度,下面介绍一下绝缘油耐压测试仪试验测试时的几种情况,希望能帮助广大用户更好的使用绝缘油耐压测试仪。
![全自动绝缘油耐压测试仪 全自动绝缘油耐压测试仪](/ueditor/php/upload/image/20210223/1614052344252218.png)
1 .绝缘油耐压测试仪低耐压油介的测量
该油介质通常为15~35kV,即使油介质中含有微量的水分和杂质,设备也能正常测试,表现为升压中各个气泡微粒(或杂质)吸附在球隙间放电,气泡破坏球隙间,气泡被击散挤出球隙间,补充的是油,因此继续升压到油介的最高承受点被击穿,这种测试数据还是可信的。
2 .用绝缘油耐压测试仪测量劣质油
要回收要过滤处理的油介时,请不要像肉眼可见的水珠和杂质那样强制使用机器。 在保管24小时以上的劣质油介中,有大水滴沉在油下面,微粒子的气泡浮在油上面。
使用者使用无污染的器具提取中间部分的油样,在试验中仔细观察升压(从升压开始期开始)时是否出现细线状的雾柱,发现后立即关闭电源,停止测试。
或者在升压过程中发生多点持续放电,设备无法自动关闭,用户也必须立即关闭电源,停止试验。
3 .绝缘油耐压测试仪的试验结果判别
试验中,其火花放电电压的变化有4种情况。
(1)第一次火花放电电压特别低,在第一次试验中,向油杯注油时或注油前的油杯电极表面的污垢会受到某些外部因素的影响,第一次的数值可能会变低。
这种情况下取2~6次的平均值。
(2) 6次火花放电电压值逐渐上升,一般在未净化处理和处理不充分、吸潮的油样品中,火花放电后的油品湿气程度得到改善,因此出现了。
(3) 6次火花放电电压值逐渐下降。
一般来说,由于出现在较为清洁的试验油中,生成的游离带电粒子、气泡、碳屑相继增加,导致油的绝缘性能受损,另外还有连续试验6次中不搅拌的自动油试验器,电极间的碳粒子逐渐增加,火花放电电压逐渐降低。
(4)火花放电电压值两端低的中间高度。 这是正常的现象。
绝缘油耐压测定器试验的耐压值偏差较大时,例如,在采用预防试验方法的试验中,6次试验中1次的数值与其他值有较大偏差时,可以不计算此次的数值或重新进行油样试验。
偏差较大可能是油质本身较差或游离碳分布不均匀。
由于绝缘油耐压测定器的试验结果偏差较大,如果破坏电压高(接近80KV )或每次结果都相同时,请与制造商联系,告知绝缘油耐压测定器可能损坏。
