绝缘油耐压测试仪校准方法
发布时间:2021-02-23 15:01:16
浏览次数:4880
在电力系统中,绝缘油耐压测试仪经常使用到,用户朋友也经常碰到绝缘油耐压测试仪校准方法的问题,下面我们就来简单介绍一下。
绝缘油是广泛应用于高压电气设备里的绝缘介质。 高压电气设备在长期运行中,绝缘油的质量逐渐变化,设备的绝缘性能逐渐下降。
必须定期测试绝缘油的电气强度,以确保电气设备安全运行。 “击穿电压”是体现绝缘油介电强度的重要指标,是衡量绝缘油耐压能力的标准。
绝缘油耐压测定器是在电力系统中测定绝缘油耐压强度的测量仪器。

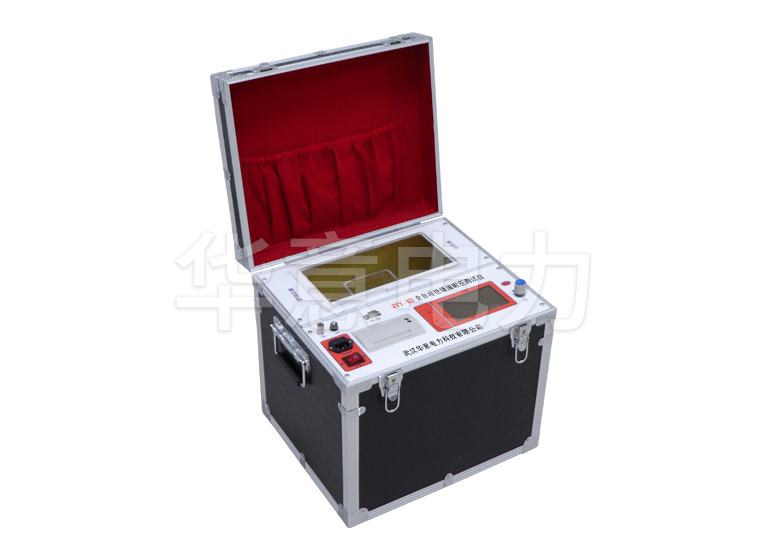

![全自动绝缘油耐压测试仪 JYY-HI 全自动绝缘油耐压测试仪](/ueditor/php/upload/image/20210223/1614063791324414.jpg)
目前国内生产的各类油耐压仪种类繁多,但这类仪器的校准还没有相关标准,由于电气结构和校准方式的特殊性,无法准确校准这类仪器。
设计具有矢量测量功能的绝缘油耐压测定器校正装置,可以校正0~100kV精度在2%以下的油耐压计。
目前国内对绝缘油耐压测试仪有两种校准方法:
1
)单端测量法:将绝缘油耐压测量仪的油箱盖打开,拆下任一电气支架和绝缘套筒,只留电的紧固端,通过交流高压计高压端的测试线连接到电紧固端,交流高压表的接地端与设备的接地端一起连接到实验室将电压提高到适当的大小,并保持不变。
同时记录仪器的读数和高压表的读数。 高压表的读数的两倍是输出电压的标准读数。
2
)双路输出测量法:拆下两个电的支撑件和绝缘套筒,用两个交流高压计的高压端分别与两个电气连接件连接,两个高压计的接地端与设备的接地端一起可靠地与实验室的接地端连接。
2个高压表的读数之和为标准输出电压值。
由于绝缘油耐压测量器的高压输出呈中间对称接地,因此我认为单端测量法只需校正一个高压端子的接地电压即可。
中间抽头的目的是降低绝缘油耐压测量仪输出的对地电压电平,降低对地的绝缘电平,但由于中间抽头难以完全对称,为了减小误差,双路输出测量法同时测量了绝缘油耐压测量仪的两个高压输出端子的对地电压,但是最后结果用代数和表示而不是矢量测试,会有一些附加误差。
而且许多绝缘油耐压测试仪的功率较小,普通高压分压器的输入阻抗已经远远大于其额定功率,因此校准过程中很可能发生压降现象。
在国外,校准绝缘油耐压测量仪时采用替代方法,校准时取下油杯,放置大小正好适合电气紧固端的校准装置。
读数为模拟指针,表明该校准装置是考虑负荷效应而设计的,但限于体积,其准确度为3%,只能用于10级以下的绝缘油耐压测量仪。
