绝缘油耐压测试仪操作步骤
发布时间:2021-02-24 14:51:11
浏览次数:2917
华意电力专业研发生产绝缘油耐压测试仪(油介电强度测试仪),接下来为大家解答绝缘油耐压测试仪操作步骤。
1. 输入电源:
注:在设备运行过程中,把打印机电源关闭,试验完成后需要打印时按下打印机电源开关,再按打印键执行打印。(由于本设备在运行过程中会产生很 大的干扰易损坏打印机)连接安全接地,插上 220V 交流电源,检测电源(按电源插头上面标识:左 零右火相连)正确无误,否则易烧保险管。
2. 提取油样:
将油杯两电极间距调整在 2.5mm:(将一端电极调整在偏中位置,将锁住 此轴杆的螺钉旋紧,将另一端螺杆逆时方向拧开取出塞尺棒或标尺)于两电极 间靠紧两电极,锁住螺钉取出塞尺。

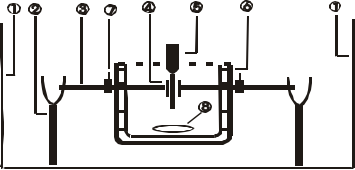

将油杯处理干净,置干净的磁振子于油杯内,注满准备好的油样,翻开高 压盖置油杯于高压仓两高压柱间,平稳放置盖上高压盖压好安全开关。
![1614151244956743.png 图片1.png](/ueditor/php/upload/image/20210224/1614151244956743.png)
4. 功能键操作:
![1614152168709297.png 图片2.png](https://www.wh-huayi.com/ueditor/php/upload/image/20210224/1614152168709297.png)
1)待测试时按“测值”键,搅拌、静置、升压、打印各功能会按定的数值顺序而行。
2)在升压过程中按“停止”键,就会停止升压,数码显示上的数值就是此时高压 端的输出的高压值。
3)第一次升压油样击穿后,声控提醒连续“嘀”一短声 20 秒,第二次后“嘀” 二短声,第六次“嘀”,一长声一短声,第七次“嘀”一长声二短声,待平均值显示 完后“嘀”不间断响 20 秒,如果不用声控提醒,按一下声控键就进入光控提醒,光 控指示灯亮,闪亮次数同“嘀”响声次数一样,再按声控键无效,保持光控不变,需 再次打开电源时声控有效。
4)测试完后,如想再查看数据时,按“显示”“打印”键,此两键属重复使用键,按“显示”键一次显示一次测试值,直到显示平均值,重复显示完毕。按“打印”键时,重复打印电压值时间不在打印。
5)当按动“复位”键时,显示为 OCPU 英文字样表示为复位到位后初始等待状 态,简称初态或 OCPU 状态,与在测试升压过程中按“复位”键,将不进入初态,同 油样击穿时的情况一样,继续运行不改变原运行状态,如连续再按“复位”键此时 确认为“复位”转而进入初态。
5. 开机等待:
置电源开关于“ON”,本机进入自检状态,打印机回应指示灯亮,显示屏显示 OCPU 字样,如调压器不在零位,显示 DIJJ 字样此表示复位过程,下降指示灯亮, 下降到零位后显示为 OCPU 初始等待态。
6. 测值:
点动“测值”键,开始按照预先设定的数值运行;搅拌指示灯亮磁振子快速旋 转,显示屏第一位数码显示第一次次数,后三位显示搅拌时间;搅拌完毕,振子停 止搅拌指示灯灭,静置指示灯亮开始静置,指示灯灭后,合闸、升压指示灯亮,进 入显示同步升压,此时显示屏后三位数码显示为电压(00.0KV)待油样击穿后,升 压电源自动分闸,显示屏停止显示 5 秒,打印机打印时间、电压值;调压器下,降 下降指示灯亮,搅拌指示灯亮第二次测试开始,同时打印、显示屏显示击穿电压, 显示次数值闪烁,声控提醒;调压器回零后,下降指示灯灭、显示停止闪烁、声控 消失,接着第二次测试;所有测试次数运行完毕后,显示屏显示总次数的平均值, 用英文字母表示(A、B、C、D、E、F、G、H、y)如仅测试一次显示为 A24.3KV,如 测试六次显示为 F24.3KV;然后打印电压平均值,油样测试完毕,此时可重复显 示、打印,按复位键后,所有数据消失。
