三杯绝缘油耐压测试仪试验中易出现的问题
发布时间:2021-02-24 17:15:18
浏览次数:4565

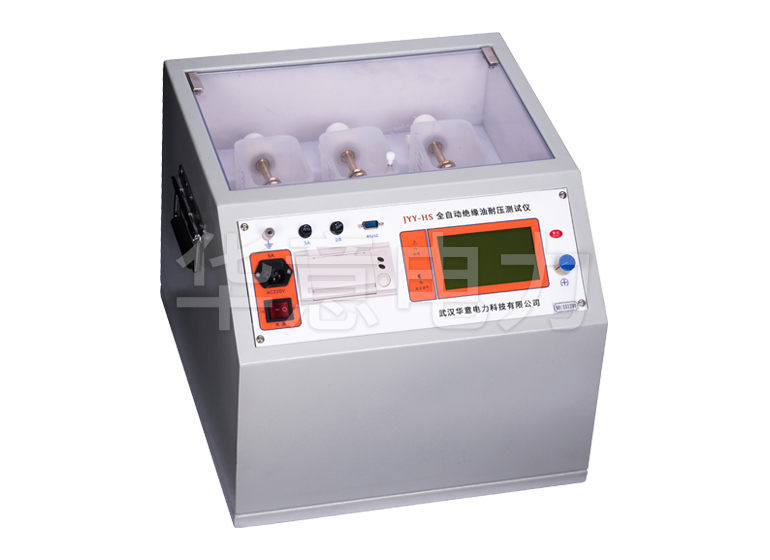

三杯绝缘油耐压测试仪广泛运用于变压器绝缘油测试试验中,日常试验中易出现很多不同问题,下面我们来一一了解一下。
![1614158298405867.jpg JYY-HS 全自动绝缘油耐压测试仪.jpg](/ueditor/php/upload/image/20210224/1614158298405867.jpg)
1、三杯绝缘油耐压测试仪对劣质油试验易损坏仪器
回收的未经过滤加工处理的油介称劣质油,含有相当多的水分和杂质,它的绝缘抗电强度多在12KV以下。特别是含水分较多的劣质油,有的用户为知其劣到什么程度,亦用测高绝缘强度的仪器进行测试,结果对本仪器的高压测试系统易造成损坏。
正常情况下,高压电极间被绝缘油介填充。测试时两电极间的电压不断加大,不同绝缘强度的油介能承受不同值的高压电场,这个不断上升的高压电场致使绝缘油介不能承受时则被突然击穿,击穿时的瞬变大电流被仪器采集并立即断闸失去高压转入降压运行。
当测试含水分较重的劣质油时,两半球电极间的电压不断升高,同时油介中的水微粒在高压电场的作用下被吸附到球隙间形成淡白色的雾状水柱,由细变粗,水阻越来越小。这种水阻变小,高压变压器电流增大(而无击穿突变放电)的瞬变过程致使仪器受到损坏,限流电阻,保险管烧断甚至会烧毁仪器高压变压器。
2、三杯绝缘油耐压测试仪对低耐压油介的测试
这种油介通常在0~80KV,油介中即使含有微量的水分和杂质,仪器也能正常测试,仅表现在升压过程中个别气泡微粒(或杂质)被吸附到球隙间产生放电,气泡被击散挤出球隙间,补充过来的是油,故仍继续升压到油介的最大承受点被击穿,这种测试数据仍是可靠的。
3、三杯绝缘油耐压测试仪对劣质油的测试
对回收待过滤处理的油介如用肉眼能看到的水珠或杂质,最好不要强行用仪器作试验。凡经24小时以上存放的劣质油介中,大的水滴沉在油底层,微粒气泡浮在油的上面。用户需采用无水污染的器具抽出中间部分的油样,在试验中密切观察升压(从升压的起始期开始)时是否出现如图9所示细丝线般的雾柱,如一经发现应立即关断电源,停止测试。或者在升压过程中出现多点持续放电,仪器不能自动断闸,用户也应立刻关断电源,停止试验。
