双钳接地电阻测试仪双钳法测独立接地体方法
发布时间:2021-03-04 14:51:24
浏览次数:5259
优良的接地系统是电力、电信、电气设备安全可靠运行的重要保证。接地电阻大小是接地系统品质优劣的评判依据。精确、快速、简捷、可靠的接地电阻测量方法,已成为防雷接地领域内技术进步的迫切需要。

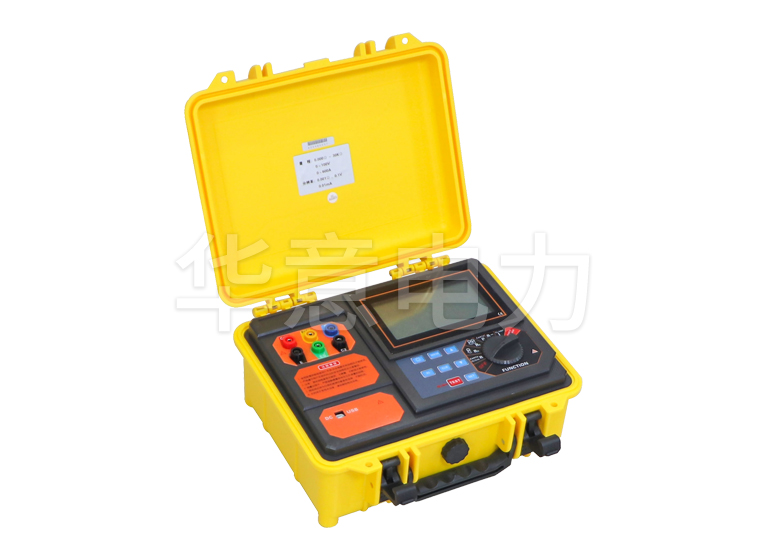

![ET3100双钳接地电阻测试仪 ET3100双钳接地电阻测试仪](/ueditor/php/upload/image/20210304/1614840866350941.jpg)
双钳接地电阻测试仪除了具有传统打辅助地极测接地电阻的功能外,还具备了无辅助地极测量的独特功能,本文我们单独介绍一下双钳接地电阻测试仪的双钳法测独立接地体的方法。

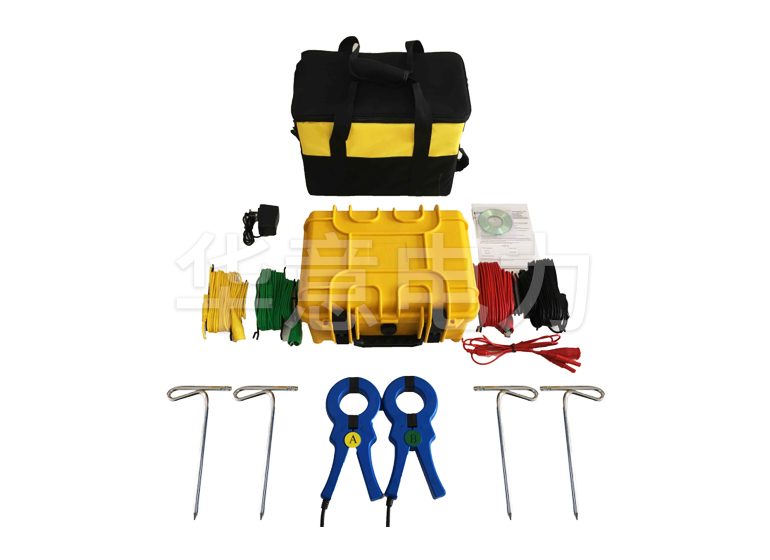

![ET3100双钳接地电阻测试仪 ET3100双钳接地电阻测试仪](/ueditor/php/upload/image/20210304/1614840885681894.jpg)
双钳接地电阻测试仪双钳法测独立接地体方法
1、双钳接地电阻测试仪双钳法在测试过程中,一定要有一个有效的闭合回路。解决的办法是找一个辅助接电极,将被测接地体与接地良好的辅助地(如自来水管等)用连接线连在一起,将二个钳口钳入连接线上,(图所示):二者间距30cm左右,此时按“双钳”键,进行双钳法测量界面,再按“测试”键直接显示测量结果。测试独立接地体接地电阻时可根据不同的情况采用不同的测试方法。
2、当机房处于低楼层时(一、二层)可采用地桩测试方法,直接测出接地电阻。
3、机房处于较高楼层时,(二层以上),可采用“独立接地体”测试方法此种方法是基于将自来水管网的接地电阻理论上认为是零欧姆,但实际上是有电阻值的,此时测试分为二步:第一步,按“独立接地体”测试方法测出RA;第二步,单独在一楼将自来水管的接地电阻按“地桩”测试方法测出RB(此时自来水管看作独立接地体),(RA-RB)即为机房接地装置的实际接地电阻。
![双钳法测独立接地体方法 双钳法测独立接地体方法](/ueditor/php/upload/image/20210304/1614840902383255.jpg)
4、双钳接地电阻测试仪双钳法测电阻时,如果测量值显示溢出,则说明被测电阻已超过本仪表的测量范围或说明钳口没有钳绕任何金属导体或被测接地线。
