智能电缆故障测试仪试验方法和测试原理
发布时间:2021-03-08 13:51:07
浏览次数:5077
任何智能电缆故障测试仪都是针对故障发生点的,但就其测试过程而言,一般分为三个步骤:一是故障距离的粗测;另一种是寻找故障电缆的埋地路径;三是准确定位故障点。当然,在实际测试中,这三个步骤根据现场情况是灵活的。

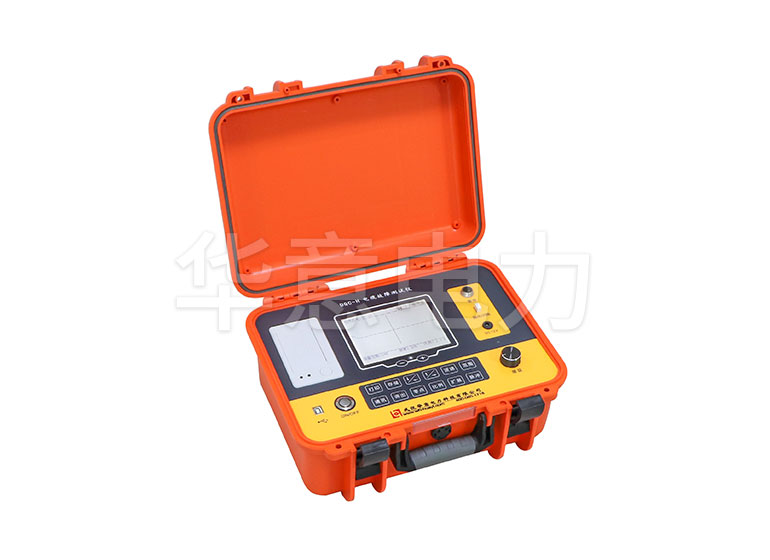

![1615182869333557.jpg DGC-H 电缆故障测试仪.jpg](/ueditor/php/upload/image/20210308/1615182869333557.jpg)
智能电缆故障测试仪粗略测试方法概述
(1)智能电缆故障测试仪桥法:
由于电缆已埋入地下,智能电缆故障测试仪的检测成为一个亟待解决的问题。采用桥式平衡试验原理对电缆初始故障进行粗加工。当时,使用电阻器桥、电容器桥、低压桥、高压桥等。利用桥接原理测量电缆故障距离是20世纪60年代和70年代常用的方法。2000年以后,利用桥测试原理继续使用和开发仪器。随着计算机技术的应用,现在有了更多的智能桥式测试仪。
(2)智能电缆故障测试仪脉冲反射法:
在20世纪70年代和80年代,智能电缆故障测试仪通常可以通过闪光测试方法需要进行管理测试。 原理是脉冲反射法(也称为雷达法)。
所用主要仪器主要由电子管和晶体管电路部分组成,体积大。 所使用的显示器工作具有示波器型闪光计,存储示波器型闪光计等。
20世纪90年代以后,随着我国计算机信息技术的广泛发展应用,智能电缆故障测试仪投入资金使用,所采用的测试基本原理仍然是脉冲反射法。
闪光仪采用从显像管到液晶显示器,一般企业应用基于单片机内部电路问题进行有效控制,使电缆故障的粗略测试进入新的境界。
智能电缆故障测试仪脉冲反射法的测试原理如下:
在测量电缆故障时,电缆可被视为均匀分布的传输线路。智能电缆故障测试仪根据输电线路(长线)理论,当脉冲电压施加到电缆的一端时,脉冲处于一定速度(由电缆介质的介电常数和磁电导率决定)。当脉冲遇到故障点(或不均匀阻抗)时,在传输途中发生反射,闪光计将记录传输脉冲和反射脉冲之间的传输时间ΔT,故障点的距离可以根据已知的传输计算Lx,Lx=V·ΔT/
2。
