地埋电缆故障测试仪生产厂家
发布时间:2021-03-08 17:02:57
浏览次数:5835
地埋电缆故障测试仪用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试,以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。还可以测试电缆路径、埋深,以及电波测速,核定电缆长度等,并可建立电缆档案以便日常维护管理。
地埋电缆故障测试仪采用多种探测方式,应用当代先进的电子技术成果。采用计算机技术及微电子技术,具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。

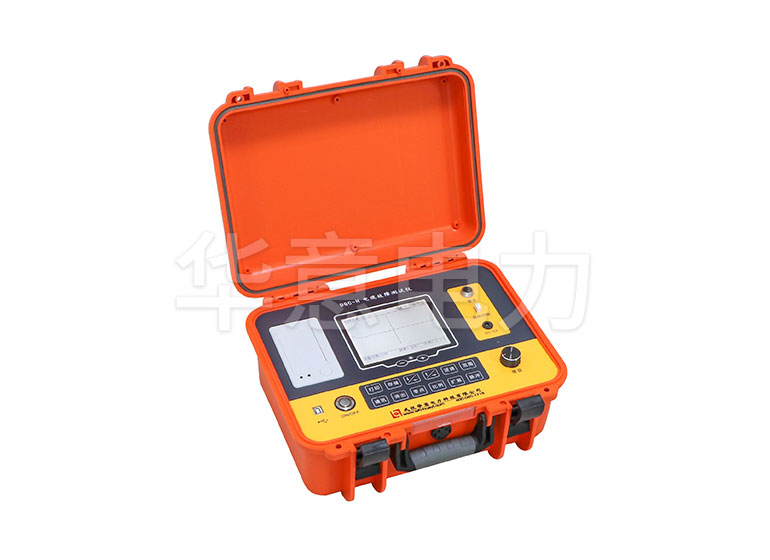

![地埋电缆故障测试仪 地埋电缆故障测试仪](/ueditor/php/upload/image/20210308/1615194260371300.jpg)
地埋电缆故障测试仪系统组成
1.电缆故障测试仪主机
2.电缆路径及故障定点仪
3.电缆故障一体化高压发生器
4.电缆识别仪
5.高压电缆安全刺扎器
6.高压设备:电流取样器、电缆故障一体化高压发生器、脉冲电容器、成套专用测试线等。
地埋电缆故障测试仪操作方法与步骤
开机前的准备工作和一般测试方法:
1.在进行现场故障测试之前应检查仪器电量是否充足。若仪器电量不足时,应接外接电源,仪器方可正常使用。
2.开启仪器“电源开关”,待仪器进入Windows桌面系统后,稍候数秒钟仪器自动进入电缆测试系统设置界面。按下“测试电源”键,此时仪器面板的“闪络、脉冲”指示灯交替闪烁,最后并默认“低压脉冲测试”状态。
3.根据被测电缆的种类、长度及故障性质,用手指或触摸笔单击电缆仪相关触摸键,进行初始设置。此时状态栏将显示设置后的当前状态。
4.以上设置完后,将测试电缆夹接在被测电缆的芯线和外皮上,点击“采样”键,仪器便进入数据采集状态。并将测得的波形显示在屏幕上。再次点击“采样”键,仪器即进入自动采样状态。操作者可根据波形的幅度、位置进行“位置调节”和“振幅调节”。直至波形便于观测时再点击“取消采样”为止。
5.如果设置的是“高压闪络法”,点击“采样”键后,仪器进入“采样中”的等待状态,高压冲闪时,仪器会自动将采样盒采集到的信号显示在屏幕上。并且有自动进入“采样中”等待状态,准备采集下一次高压冲闪时的信号。如果认为波形便于观测,点击“取消采样”,即可进行游标操作,测出故障距离。
