通信电缆故障测试仪如何判定故障点在接头处?
发布时间:2021-03-10 11:35:21
浏览次数:4635
电缆故障点出现在电缆本体中,那么通信电缆故障测试仪如何判定故障点在接头处?无论是直接闪光法还是脉冲闪光法,在通信电缆故障测试仪中,一般都会出现较为典型的故障波形,然而,如果电缆故障点出现在电缆的中间连接器或终端头上,通常会遇到一些异常现象,下面将对以下内容进行分析和讨论。

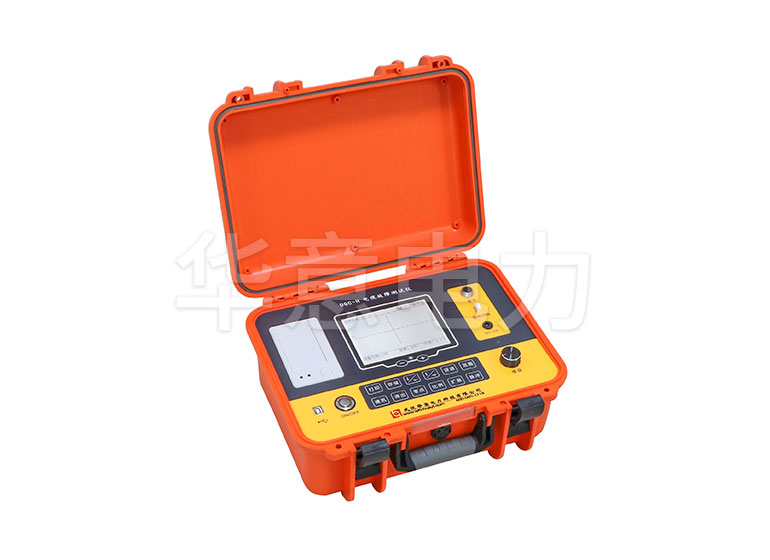

![通信电缆故障测试仪 通信电缆故障测试仪](https://www.wh-huayi.com/ueditor/php/upload/image/20210310/1615347408565210.jpg)
常见的电缆接头有三种:环氧树脂接头、沥青接头和充油接头,环氧树脂接缝和沥青接缝既有共性,也有共性。由于接头制作工艺不好,接头内有气泡、电裂纹和有害杂质,造成事故隐患。因此,在环境温度、湿度变化、过载和预防性试验过程中会形成故障。电缆头(中间接头、端头)发生故障,在试验中发现以下现象:
1、一开始,故障点电阻值很低,不能进行耐压试验,高压信号发生器受到高压冲击后,绝缘电阻将越来越高,而且没有无故障点击标志。
2、试验过程中,故障点偶尔放电,但不稳定。
3、放电延迟特别长。
如果出现上述现象,应认为故障点可能在接头上。此时,患者应耐心采取措施,充分排除故障点,取得正确的测距效果。如果不起作用,可以参照图纸找出接头位置,观察电缆接头是否正常,用通信电缆故障测试仪听到微弱放电声,找出电缆故障点。

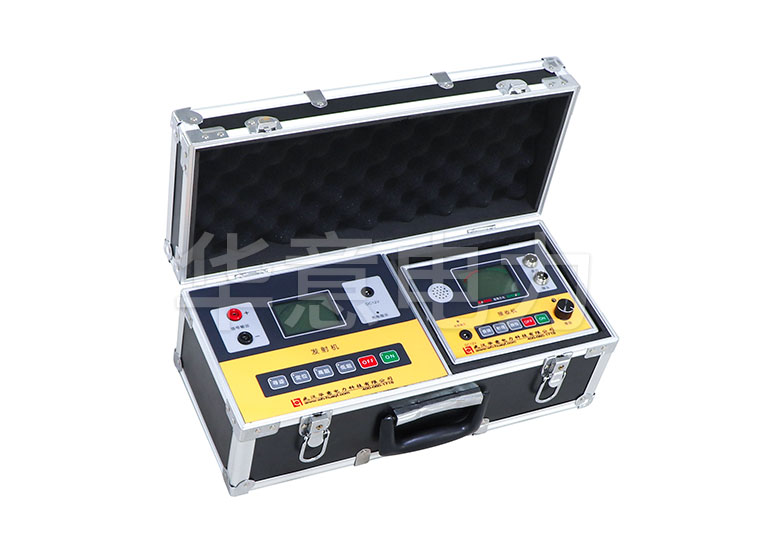

![通信电缆故障测试仪 通信电缆故障测试仪](/ueditor/php/upload/image/20210310/1615347449702149.jpg)
接地故障(对地短路):与短路故障相似,对地产生低电阻连接。
电缆断裂:挖掘过程中的机械损坏或地面运动可能会导致单个或多个导体断裂,从而导致高电阻故障。
间歇性故障:有时故障不是恒定的,仅根据电缆的负载偶尔发生。一个例子可能是低负载的层压(油绝缘)电缆中的区域变干或挤压电缆中存在局部放电。
护套故障:电缆外壳的损坏并不一定总是直接导致故障,但是由于水分渗透和绝缘损坏,长期会导致电缆故障。
根据电缆故障的类型,发生故障的电压水平,电缆系统的设计,故障电缆的周围区域(直接埋入,导管,架空等)以及其他因素,各种可以采用测量方法和通信电缆故障测试仪。
次要脉冲法/多重脉冲法(SIM / MIM):
SIM /
MIM也称为电涌弧反射,它基于电涌发生器或or击器与TDR耦合在一起。高电压脉冲沿着电缆发送,导致故障击穿,并将高电阻故障暂时转换为低电阻故障,可以通过TDR信号检测到该故障以测量故障距离,故障距离评估是完全自动进行的。
脉冲电流法(ICM):
ICM是用于在超长电缆中发生高电阻电缆故障的常规定位方法。电涌发生器/雷击器通过电感耦合器耦合到TDR。故障中的击穿会产生电流脉冲,该电流脉冲会在电涌发生器/
th击器和电缆故障之间沿着电缆护套行进,从而引起TDR检测到的反射。
衰减方法:
在某些电缆中,故障的击穿电压可能高于电涌发生器/冲击器的额定输出。在这种情况下,需要使用具有较高电压输出的VLF或DC电源作为高压电源。
衰减方法基于电容分压器的电压去耦。通过施加高至击穿电压的高压VLF或DC对故障电缆充电。电缆充当电容器,存储能量,一旦击穿,就会产生瞬态波,在电缆故障和高压源之间传播。瞬态波由电容耦合的TDR记录,记录的振荡周期等于故障距离。与上面的ICM方法相比,衰减方法基于电容耦合器连续记录的瞬态电压波。

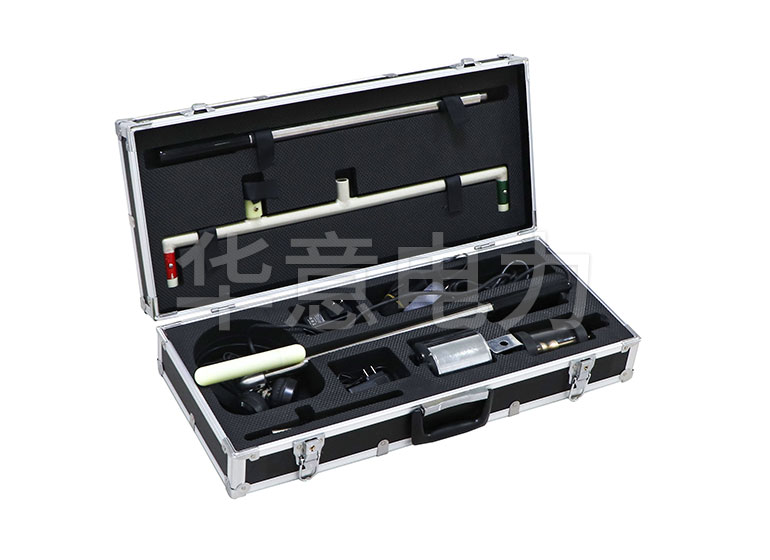

![通信电缆故障测试仪 通信电缆故障测试仪](/ueditor/php/upload/image/20210310/1615347468712397.jpg)
下面描述了衰减方法过程中的步骤。电缆带有负电压,电缆故障时的闪络会产生正向放电的瞬态波,该瞬态波向电缆的近端传播。在高压源处,脉冲被反射而没有极性变化。一旦脉冲传播回电缆故障,脉冲将被反射并且极性改变。重复此过程,直到脉冲衰减并失去能量。
差分脉冲电流法/差分衰减法:差分ICM或衰减方法可用于很难定位的电缆故障。对于此方法,预定位过程需要两条电缆,有故障的电缆和正常的辅助电缆。除了将三相浪涌线圈SK
3D用作耦合器外,该连接与上面针对ICM(<32 kV击穿电压)和衰减方法(> 32 kV击穿电压)所述的连接类似。
第一步,将高压脉冲同时释放到正常电缆和故障电缆中,从而获得第一张差分图像。其次,在两根电缆的远端连接一个连接新娘。然后,将健康电缆的有效长度从远端延伸到电缆故障。由于该反射特性与第一步中的开放式测量相比有所不同,因此脉冲的反射也有所不同,而电缆故障中的反射保持不变。
当将两个图形相互叠加时,由健康电缆的延伸影响所引起的偏差点表示距电缆末端的故障距离。
