高压电缆故障测试仪的工作原理是什么?
发布时间:2021-03-10 15:17:50
浏览次数:5278

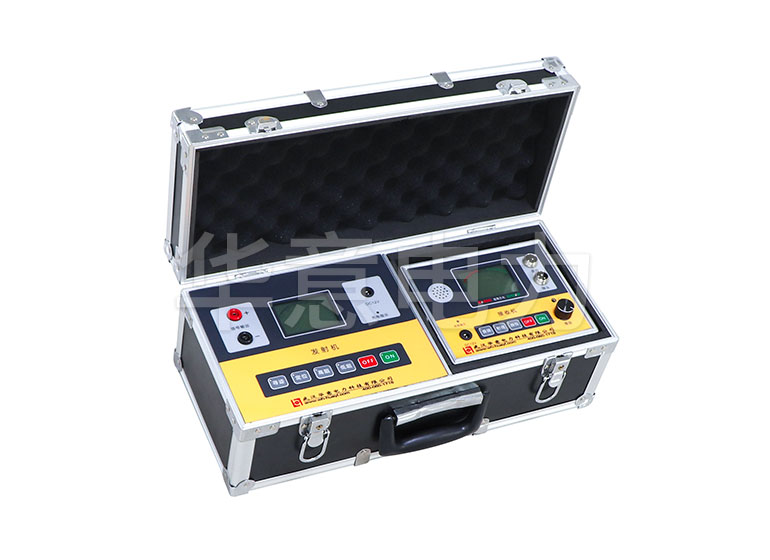

高压电缆故障测试仪的工作原理是什么?高压电缆故障测试仪主要由三部分组成:高压电缆故障测试仪主机、电缆故障定位器和电缆路径测试仪。高压电缆故障测试仪主机用于测量电缆故障的性质、电缆故障的全长以及从测试端到电缆故障点的大致位置;电缆故障定位器基于主机确定的电缆故障点的大致位置。电缆故障测试仪;对于方向不明的埋地电缆,确定电缆故障点的准确位置。电缆的地下方向需要由路径计确定。电力电缆故障检测的基本方法是对故障电缆施加高压脉冲,使故障电缆在故障点发生击穿,缆故障的击穿点在放电时能同时产生电磁波和声音。
![高压电缆故障测试仪 高压电缆故障测试仪](/ueditor/php/upload/image/20210310/1615360753166575.jpg)
电弧反射法(二次脉冲法)在高压电缆故障测试仪定位中应用的工作原理:首先,将一定的电压电平和一定的能量高压脉冲施加到电缆测试端的故障电缆上,使电缆的高电阻故障点能够穿透电弧;同时,当测试端加入低压脉冲时,当测量脉冲到达电缆的高电阻故障点时,会遇到电弧并反射电弧表面。由于高电阻故障在电弧点燃时成为瞬时短路故障,低压测量脉冲具有明显的阻抗特性,使得闪络测量波形变为低压脉冲短路波形,使得波形识别非常简单和清晰,称之为的“二次脉冲法”。所接收的低压脉冲反射波形等效于对地的线芯完整短路波形。当高压脉冲被释放和低压脉冲波形不释放时,两种波形都会有一个发散点,即故障点的反射波形点;该方法将低压脉冲法与高压闪络技术相结合,使测试人员更容易确定故障点的位置。

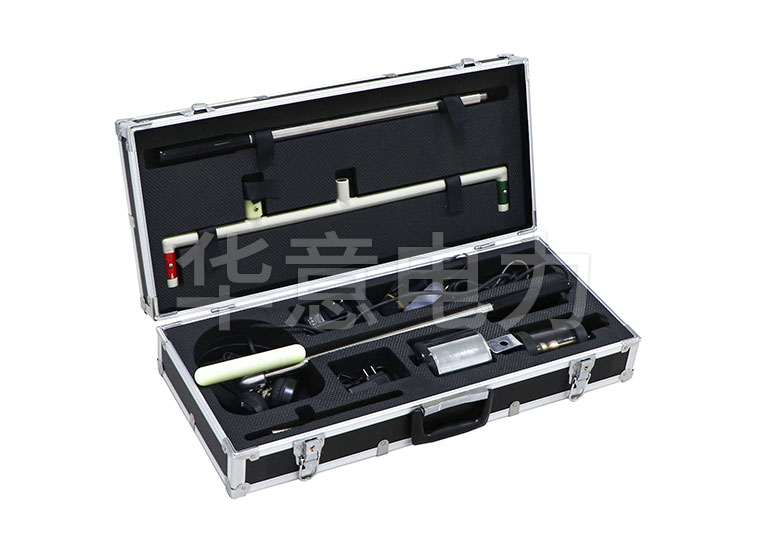

![高压电缆故障测试仪 高压电缆故障测试仪](/ueditor/php/upload/image/20210310/1615360760450983.jpg)
当我们讲到高压电缆故障测试仪时,对应的也会提到中低压电缆故障测试,按测试原理的不同分为三种:
一是用脉冲反射法测试原理进行故障粗测,采用比较特殊的高压附件配套进行故障定点;
二是用跨步电压测试法进行故障测试;
三是用电桥测试原理进行测试。给故障点加的电压一般为200V以上,最高可以加到20KV。对于故障电阻较低的(电阻小于600MΩ)电缆故障。用中低压电缆检测仪可以粗测故障距离。
