低压电缆故障测试仪基本测试步骤
发布时间:2021-03-11 16:21:11
浏览次数:5719
低压电缆故障测试仪基本测试步骤如下:
(1)为查明故障原因及电缆基本情况,如试运行中是否发生故障或已经出现故障,新电缆或长时间运行的、电缆的大致长度、电缆中间是否有接头、电缆以前是否有故障、电缆是否直接埋设或敷设在电缆槽内、电缆类型等。
(2)电缆的两端必须与其他线路断开,以确保电缆没有电。电缆周围环境处于安全状态。
(3)测试工作人员在接电缆前,必须需要注意控制电缆的每一相线均以短路线接驳地面,而短电缆的一端必须进行接地,另一端必须通过分别与电缆的每一相线的放电数据连接。其他国家电器如电容器、试验研究变压器等,接线前应注意放电。总之,要养成一个操作行为习惯,每次实验操作前,注意生活电器的操作和学习电路可以连接,先放,再操作。
(4)试验中,利用闪光表的低压脉冲功能对电缆各相全长进行测试,看三相铠装测试波形是否一致,对于大多数高阻故障,各相测试波形一致。对于低阻故障和高阻断相故障,故障相测试波形与被测电缆全长不一致,可以用低压脉冲直接测量故障距离。
(5)用高压闪光测试时,电缆故障是高电阻故障还是低电阻故障:可采用高压闪烁法进行测试:对于可直接使用低压脉冲测试的低电阻或断开故障,通常需要用高压闪络验证测试并定位故障点。
(6) 高压闪络试验完成后,通过确定故障距离进行故障定位。当使用声磁同步定位器时,可以同时进行故障定位和路径检测。

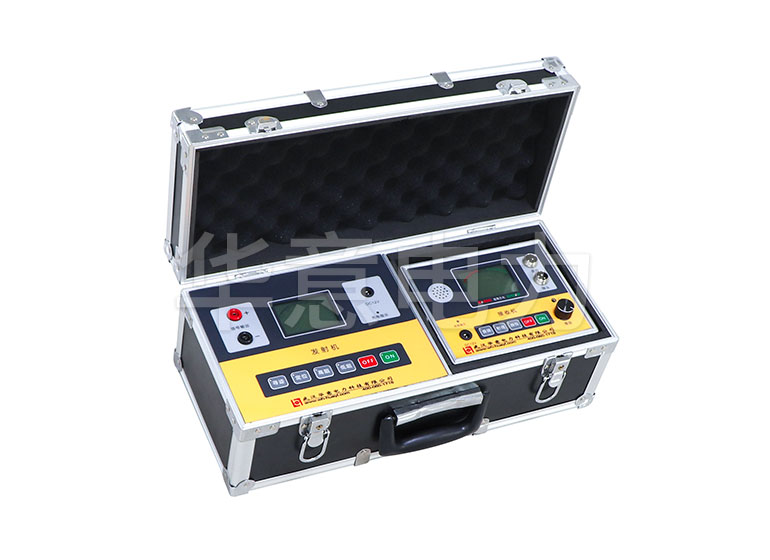

![低压电缆故障测试仪 低压电缆故障测试仪](/ueditor/php/upload/image/20210311/1615450975571349.jpg)
目前国内外故障定位方法多种多样,但柔性拖缆故障定位一般分为三个阶段。
1.首先诊断电缆故障的性质。即确定故障类型和严重程度,从而对症下药,为下一步选择合适的电缆故障测试方法。诊断故障性质一般有两个步骤:①用摇表识别故障类型,即分别测量各相的绝缘电阻和各相的绝缘电阻,然后根据结果判断是单相短路故障还是相间短路故障、低阻故障还是高阻故障;②检查导体的连续性,即电缆一端短路A、B、C三相短路,但不接地,另一端用万用表测试各相是否连接。
2、根据第一步诊断研究结果可以选择一个合适的电缆故障预定位分析方法需要进行预定位测距(在电缆一端通过使用电子仪器测出故障点的距离)。目前我国国内外发展主要的电力电缆故障定位的预定位方式方法有:电桥法、低压脉冲法、高压脉冲(闪络)法、二次脉冲法及衰减法等。
3.准确定位电缆故障点。根据之前预测的位置定位,沿途测量,测定出故障点大致位置,再在附近用各种方便找出准确位置。目前行业内进行精准定位的方式有:a、声响法;b、声磁同步法;c、跨步电压法;d、音频感应法等。
上述电缆故障的预测和精准定位的各种方法和原理不一样,各有优缺点和适用范围,因此,我们必须在快速、准确、少走弯路的基础上,明确各种方法、优点和缺点以及应用范围的原则,不断总结现场测试经验,以达到电缆故障定位快、准确、经济的目的。
