多次脉冲电缆故障测试仪如何快速测出电缆断点
发布时间:2021-03-12 15:08:55
浏览次数:5838
由于外绝缘皮的包裹,电线电缆发生断线时不易确定断线的准确位置,因此多脉冲电缆故障测试仪需要找到一根有断点的电线,然后才能找到准确的断点。
可以先找到AB的中点C,电缆识别仪测量AC和BC是不是通,如果AC不通,说明断点在AC之间,然后再通过找到AC的中点D,分别作为测量AD和CD之间信息是否需要通电,如果AD不通,说明断点在AC之间,再找到AD的中点E,分别控制测量AE和DE之间关系是否正常通电……这样,经过n次的测量,就可以把断点情况确定一个在线服务范围管理之内。

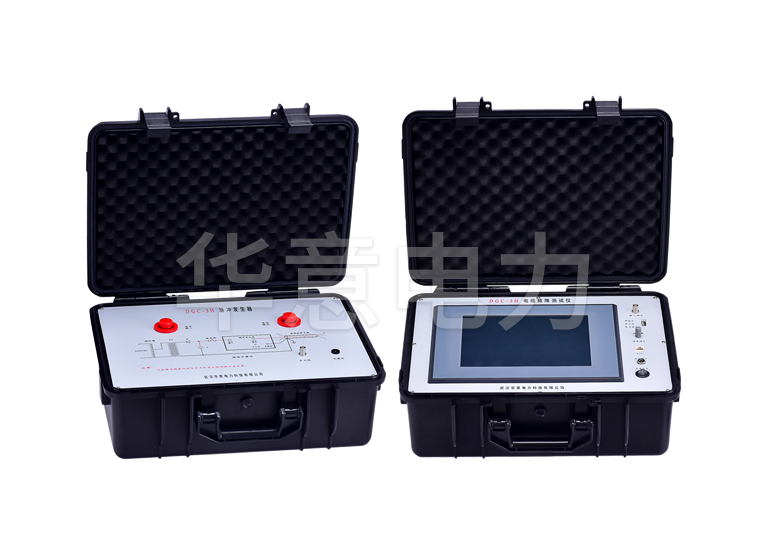

![多次脉冲电缆故障测试仪 多次脉冲电缆故障测试仪](/ueditor/php/upload/image/20210312/1615533106547869.jpg)
PS:万用表除了测量电压、电流、电阻、电容器和晶体管等基本参数外,还可以通过变通进一步扩大数字万用表功能,并进一步扩展数字电表检测电线电缆断点的具体方法:
首先,把有断点电线V市电火线上,另一端空置。将数字万用表到ac2V挡,从电线(电缆)火线接入端开始,用一只手捏黑表笔的笔尖,另一只手将红表笔沿着导线的绝缘皮慢慢移动,此时显示电压值约为0.445V左右。当红表笔移动到某处时,显示屏显示的电压突然下降到
0.0 几伏(约为原始电压的十分之一),从该位置向前移动(火线cm处为电线(电缆)断点处。
用此法进行检查屏蔽线时,如果我们仅仅是芯线折断而屏蔽层没断,那么该方法已经不能通过使用。
下面的方法仅适用于没有屏蔽层的电缆:
感应试电笔(带有一个数字手表般的屏幕,检测电压并打开和关闭)。首先,断点电缆周围的电缆电源要确认排除,然后断点的电缆与火线连接,触针垂直于导线,按“感应断点测试”按钮将导线上向前缓慢移动,当测试电笔检测到的交流信号突然消失时,判断点可在检测点处判断,误差不超过10cm。
多脉冲电缆故障测试仪要注意断点线周围的电缆不能有电源。另外需要提醒的是,这种方法并不是万能的,电缆短的效果明显,电缆越长越不好。这是一种无需电缆故障检测器的简单方法。
把有断点的电线一端接万用表的黑表笔,另一端接红表笔。万用表打在电阻*200欧档。在最有发展可能出现断线的地方(比如我们经常进行弯曲点)来回折弯。如万用表可以显示忽通忽断时,此处问题即为断点。还不能通过判断,则需从电缆的一端的人开始没有折弯,直到自己找到存在断点。此法主要适用于时间较短的电缆。
将钢针分阶段插入断缆中,用万用表测量钢针到断缆末端的通断情况,判断断缆的断点。一般情况不建议使用,这种方法会破坏绝缘层,容易在后期出现其它问题,特别在湿度较大环境里。
用钳子拔出电缆末端的断丝,若断点在电缆端头容易破坏绝缘皮,此方法适用于端头出现断点。
使用多脉冲电缆故障测试仪可以尽早发现和排除故障。
