抗干扰氧化锌避雷器特性测试仪
发布时间:2021-03-15 11:36:41
浏览次数:4649
抗干扰氧化锌避雷器特性测试仪产品特性:
1.通流能力大
这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内*水平。
2.保护特性优异
氧化锌避雷器测试仪,是用来保护电力系统中各种电器设备免受过电压损坏的电器产品,具有良好保护性能。因为氧化锌阀片的非线性伏安特性十分优良,使得在正常工作电压下仅有几百微安的电流通过,便于设计成无间隙结构,使其具备保护性能好、重量轻、尺寸小的特征。当过电压侵入时,流过阀片的电流迅速增大,同时限制了过电压的幅值,释放了过电压的能量,此后氧化锌阀片又恢复高阻状态,使电力系统正常工作。
3.密封性能良好
氧化锌避雷器测试仪,采用老化性能好、气密性好的优质复合外套,采用控制密封圈压缩量和增涂密封胶等措施,陶瓷外套作为密封材料,确保密封可靠,使避雷器的性能稳定。
4.机械性能
主要考虑以下三方面因素:
(1)承受的地震力;
(2)作用于避雷器上的大风压力;
(3)避雷器的顶端承受导线的大允许拉力。
5.良好的解污秽性能
无间隙氧化锌避雷器具有较高的耐污秽性能。
国家标准规定的爬电比距等级为:
II级 中等污秽地区:爬电比距20mm/kv
III级 重污秽地区:爬电比距25mm/kv
IV级 特重污秽地区:爬电比距31mm/kv
6.高运行可靠性
长期运行的可靠性取决于产品的质量,及对产品的选型是否合理。影响它的产品质量主要有以下三方面:
(1)避雷器整体结构的合理性;
(2)氧化锌阀片的伏安特性及耐老化特性;
(3)避雷器的密封性能。
7.工频耐受能力
氧化锌避雷器测试仪,由于电力系统中如单相接地、长线电容效应以及甩负荷等各种原因,会引起工频电压的升高或产生幅值较高的暂态过电压,避雷器具有在一定时间内承受一定工频电压升高能力。

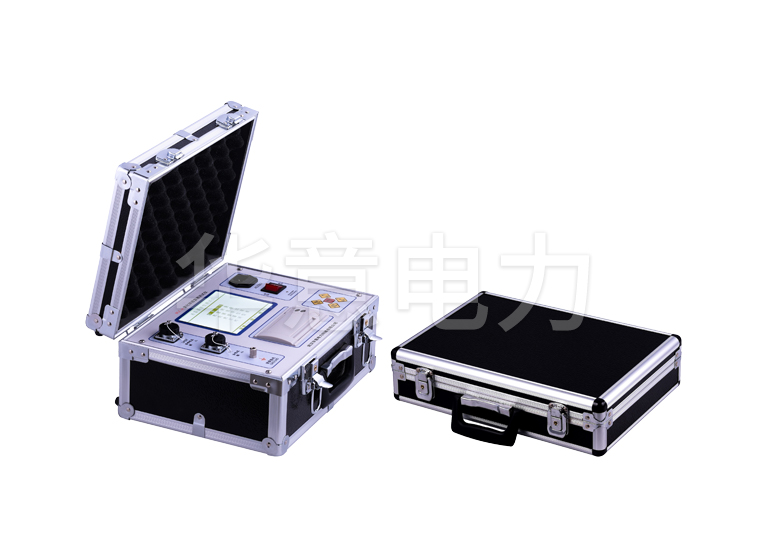

![1615779795941709.jpg BLC-H 氧化锌避雷器测试仪 02.jpg](/ueditor/php/upload/image/20210315/1615779795941709.jpg)
抗干扰氧化锌避雷器特性测试仪调试及故障处理:
1、仪器表头的调零
仪器使用一段时间后,可能会需要调整一下。调整方法是:启动仪器,报警灯亮,(这时不要接入试品),按住检测按钮不放,调节面板上的相应电位器,直到表头指示分别为“零±1个字”。电压和电流调零分别进行。
2、0.75U1mA的校准
将校准按钮置0.75U1mA状态,接好试品,按下检测按钮,读取U1mA的电压值后,松开检测按钮,此时仪器电压马上会变为另一个电压值U1即0.75U1mA,两者进行比校,如果U1=0.75U1mA,则不需调整;U1≠0.75U1mA,则进行适当的调整,调整线路板上的相应电位器,直到U1=0.75U1mA。仪器校准后,能在相当长的时间由保证测量精度,不需频繁调整。校准完毕,将校准按钮置U1mA状态。
3、仪器误差调整
仪器使用一段时间后,如果发现有误差,则可进行调整,接好试品后,如果U1mA值确定,假设为27.0kV,按住检测按钮不放,看电压表的指示值是否与试器的参考电压U1mA(27.0kV)相等,如不相等,调整电压表表头左边的其准电位器,调整完毕,松开检测按钮。(见后面图,基准的电压的调整)
4、简易故障的处理
如果电流表表头显示“[[[”或者和调不到零时,说明电流回路的输入保护级运放(CA3140E)IC1相当于保险管损坏,更换配置的元件。
