三相氧化锌避雷器测试仪带电测试方法
发布时间:2021-03-16 14:44:03
浏览次数:4642
在我们谈论三相氧化锌避雷器测试仪带电测试方法前,我们要了解氧化锌避雷器的作用。氧化锌避雷器是用于保护电力系统各种电器免受过电压影响的电器产品,具有良好的保护性能。
电压超过工作电压后,阀板中流过的电流迅速增加,同时限制过电压的大小,释放过电压的能量,然后氧化锌阀板恢复到高阻状态,使电力系统正常工作。

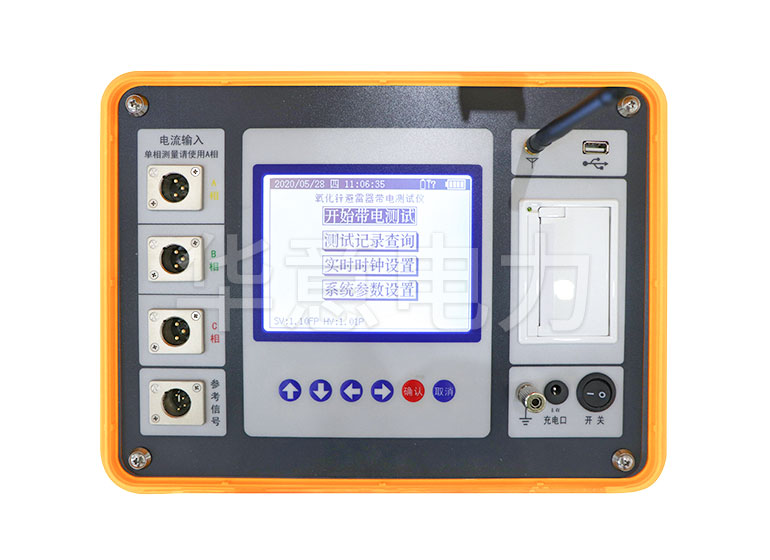

![三相氧化锌避雷器测试仪 三相氧化锌避雷器测试仪](/ueditor/php/upload/image/20210316/1615877125173625.jpg)
雷雨季到来前供电站将测试10kV线路以上的避雷器。
氧化锌避雷器传统的测试方法是停电测试,检查人员拆下避雷器和主网的一次连接线,测试人员使用直流高压发生器测量直流1mA电压U1mA和0.75倍U1mA电压下的漏电流,正常工作电压一般为10—15A。
该方法费时费力,需要停电试验,不仅影响供电可靠性,而且安全也存在一定风险,这种传统的测量方法已不能适应电网发展的要求。
三相氧化锌避雷器测试仪的带电测试方法
随着科学技术的发展,目前已经实现了氧化锌避雷器的带电测量,有漏电流带电测量法和红外测温法。 介绍氧化锌避雷器带电测试仪的使用方法。
该设备测量电压、电流信号,进行高速傅立叶变换,分别计算性能成分、电阻成分(基波、高次谐波)。
电流收集点是放电计数器上端的导线,地线可以在系统的任意一个接地点放入设备面板的地线柱。
电压采样从系统变压器的测量端子获取三相电压信号,该电压信号经过辅助的V/I转换有源传感器,通过有线或无线连接到设备基准电压信号通道,作为基准电压信号。
带电测量方式比传统的测量方式更方便。 电阻电流占总电流的比例明显增加后,其中谐波的增加幅度变大,基波的增加不明显。
这一般可以判断为氧化锌避雷器的老化。
