三相继电保护测试仪几种试验具体操作步骤
发布时间:2021-03-17 10:51:45
浏览次数:5815

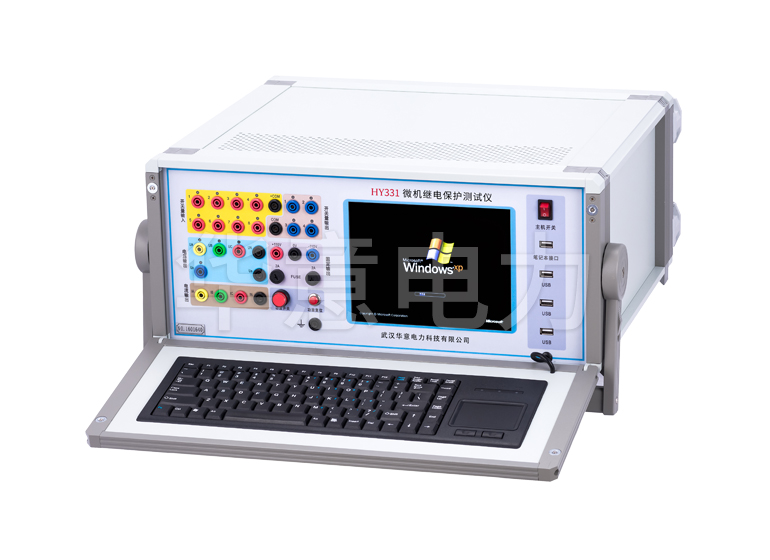

三相继电器保护测试仪将进行过电流继电器测试、欠电压继电器测试、过电压继电器测试、中间继电器测试、时间继电器测试等测试的具体操作步骤,这些知识是我们在进行测试之前必须知道的。
![三相继电器保护测试仪 三相继电器保护测试仪](/ueditor/php/upload/image/20210317/1615949587998415.jpg)
1、三相继电器保护测试仪过电流继电器测试:
采用“交流试验”程序,继电器的动作电流小于35A时,可以将一相电流作为变量,选择适当的电流步长。 自动或手动进行试验。
其中,手动方式可以用于测量动作值和返回值。 自动方式只能测量动作值。
继电器动作电流大于35A时。 可进行2相或3相的并联电流输出。 SX-3300三相电流并联输出最大值为105A。
此时并联电流的相位必须是同相位,否则无法采用并联方式。 选择多个电流作为变量,通过自动或手动试验测量继电器的动作值和返回值。
注意:大电流时,请使用粗导线,导线尽可能短,通电时间尽可能短。 防止测试仪和被测试继电器损坏。
接线方式:万用表的电流流向继电器电流线圈。
将继电器常开触点放入万用表开入量的任意一个。
2、三相继电器保护测试仪欠电压继电器测试:
欠电压继电器也称为低电压继电器,通常只有常闭触点,常闭触点断开表示继电器动作。 选择比较高的电压值,在继电器动作之前可以按一定的步骤降低电压。
选择“交流程序”,用手动方式进行试验,首先输出电压值。 由于是常闭触点,所以画面上显示动作时间。 此时,电压值没有被切除。
手动转动鼠标,降低电压直至画面上的动作时间值变化,相当于继电器常闭触点断开,继电器返回。 此时的画面显示电压值为低电压继电器的动作电压值。
3、三相继电器保护测试仪过电压继电器测试:
“交流试验”程序中,继电器额定电压小于120V时,可以将单相电压值作为变量进行测试。
选择电压步长和电压初始值,在继电器动作之前自动或手动进行电压变化,可以测量动作电压和动作时间值。 KF-6403各相电压zui的较大值为120V。
被试验继电器的额定电压大于120V时,可以用二相电压进行测试。 例如,在VA=75、VB=75V、VA与VB的相位差为180的情况下,线电压VAB=150V。
因此,两相电压的相位差为180时,其线电压等于两相电压之和。 选择两相电压可变,通过自动或手动试验进行测试。
4、三相继电器保护测试仪中间继电器测试:
使用“直流试验”程序。 该程序单相电压输出范围0-±110V电流范围0—30A。 中间继电器的额定电压小于110V时,可以用单相电压进行试验。
可以选择VA等单相电压作为变量,设定电压步长,选择适当的初始值。 手动试验开始时,向左、向右转动鼠标,改变电压值直到继电器动作。
自动试验时,在继电器动作之前,该电压会逐级自动增减。 继电器额定电压大于110V时,可以选择一相电压为正、另一相电压为负的二相电压进行试验。
两相线电压较大值可以达到220V。 可以通过自动或手动试验进行工作电压测试。
中间继电器中也有电流动作、电压保持的继电器。
可以选择一相电流作为变量,选择适当的电流步长和电流初始值,通过自动或手动的试验方式变更电流值,直到继电器动作。
接线方式:向继电器的电压线圈输入电压。
将继电器的常开触点放入开关量输入通道的任意一个中。
5、三相继电器保护测试仪时间继电器的测试:
时间继电器的额定电压一般为220VDC。 一般来说,直流电压施加到140V时,继电器会动作。
步骤1 :先测量继电器的动作电压。
继电器的动作时间为0.5s、电压步长为-1.00、时间间隔为1s
(应该比继电器的动作时间长)、VA为110V、不变、VB为0V、可变标志为“y”、线电压VAB与继电器电压线圈连接,自动设定试验方式但是,VA为正,VB为负。
点击“开始”后,VA输出110V的直流,VB开始减少到负电压,直到继电器动作。 例如,继电器在VB=-40V下动作时,继电器动作电压为150V。
也可以手动慢慢改变电压,使继电器动作。
反向改变电压使继电器复位,此时的电压值即为继电器的复位电压。
步骤2 :测量继电器的动作时间
将VA连接到110V、VB连接到-110V、VAB连接到继电器电压线圈,继电器常开触点接通测试器的开关量输入通道通常可以连接1个通道。
时间间隔设定为大于继电器的动作时间,试验方式为手动试验,点击“开始”后可以测量继电器的动作时间。
