电缆串联谐振交流耐压测试方法有哪些?
发布时间:2021-03-24 10:57:00
浏览次数:5731
华意电力专业生产串联谐振(也称为交流耐压试验设备),其次电缆串联谐振交流耐压试验方法是什么?
电缆串联谐振交流耐压试验方法有电缆测试超低频法,电缆测试振荡电压法和电缆测试谐振耐压法3种。 详细情况如下。
1、电缆测试的超低频方法
在一般的工频耐压测试中,电缆容量大,测试变压器容量大,现场需要大量的测试电源来为电缆提供无功功率。 因此,工频耐压测试不适用于该领域。
因此,必须使用超低频作为测试电源。 这样不仅可以减少测试变压器的容量,还可以更方便地操作现场测试。
但是,由于用这种方法检测出的绝缘缺陷不太有效,所以“方法”一词通常用于测试中适用的低压电缆。
2、电缆测试振荡电压的方法
测试的原理是用直流给电缆充电。 电压达到一定值后,通过间隙释放电阻和电感,得到阻尼振荡电压,检查电缆的主绝缘和附件的绝缘缺陷。
该方法比直流耐压试验效果好,但振荡电压有衰减,不能满足长电缆的需要,存在高频电压对电缆的损坏较大的问题。

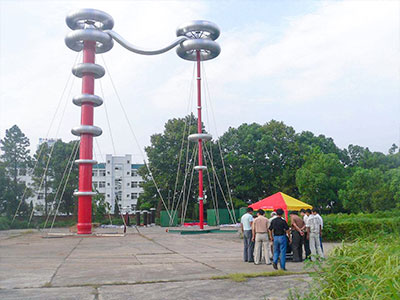

![串联谐振交流耐压试验 串联谐振交流耐压试验](/ueditor/php/upload/image/20210324/1616556902532976.jpg)
3、谐振耐压测试方法
该方法能够满足高压大电流的测试要求。 根据调节方式的不同,将谐振耐压法分为感应调制法和频率调制法。 根据共振方式的不同,分为串联共振和并联共振。
电缆的可调电感谐振耐压用于调节电抗器的电感,使电抗器的电容器和电缆在电源频率(50Hz)下谐振,满足测试要求。
电缆的调频谐振耐压会改变测试电源的输出频率,使电抗器环路上具有固定的电感,然后被测产品出现谐振,以满足测试要求。
电缆串联谐振法是在测试变压器的电流满足测试要求,但电压没有达到测试电压时,将电抗器和测试产品串联进行测试。
当电路处于谐振状态时,测试产品之所以能够产生q倍谐振法,是因为在测试变压器的电压满足测试要求,但电流不满足要求时,电抗器与测试产品并联,使环路参数满足测试的谐振要求。
电抗器的感应电流补偿测试产品的电容器电流。
