干式电力变压器的工程交接验收
1、干式电力变压器的工程在试运行前,应进行全面检查,确认其符合运行条件时,方可投人试运行,检查项目应包含以下内容和要求
1)本体、冷却装置及所有附件应无缺陷。
2)设备上应无遗留杂物,
3)消防设施齐全。
4)变压器本体应两点接地。中性点接地引出后,应有两根接地引线与主接地网的不同干线连接,其规格应满足设计要求。
5)分接头的位置应符合运行要求,且指示位置正确。
6)变压器的相位及绕组的接线组别应符合并列运行要求。
7)温控装置指示应正确,整定值符合要求。
8)冷却装置应试运行正常,联动正确。
9)变压器的全部电气试验应合格;保护装置整定值应符合规定;操作及联动试验应正确。

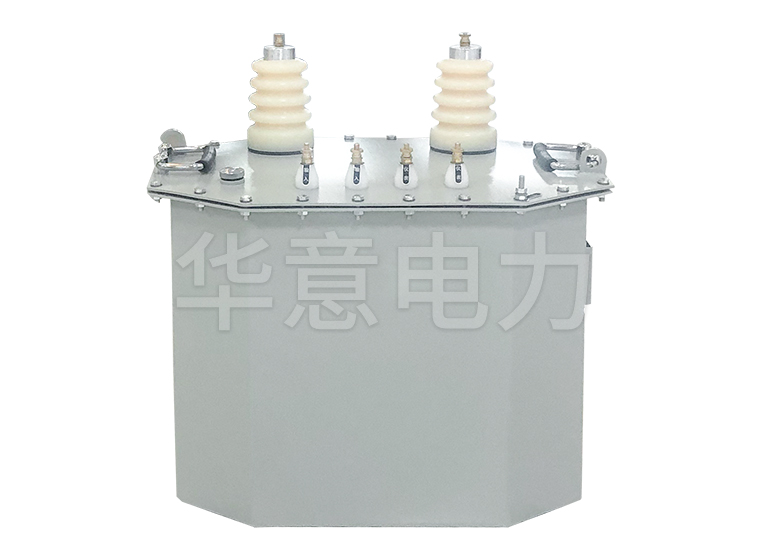

![干式电力变压器 干式电力变压器](/ueditor/php/upload/image/20210325/1616642674705364.jpg)
2、干式电力变压器的工程试运行时应按下列规定项目进行检查
1)中性点接地系统的变压器,在进行冲击合闸时,其中性点必须接地。
2)变压器第一次投入时,可全电压冲击合闸。冲击合闸时,变压器宜由高压侧投人;对发电机变压器组结线的变压器,当发电机与变压器间无操作断开点时,可不作全电压冲击合闸,只作零起升压。
3)变压器应进行5次空载全电压冲击合闸,应无异常情况:第一次受电后持续时间不应少于10min;
全电压冲击合闸时,其励磁涌流不应引起保护装置动作。
4)变压器并列前,应核对相位。
3、干式电力变压器的工程在验收时,应移交下列资料和文件
1)安装技术记录、器身检查记录、干燥记录、质量检验及评定资料、电气交接试验报告等。
2)施工图纸及设计变更说明文件。
3)制造厂的产品说明书、试验记录、合格证件及安装图纸等技术文件。
4)备品、备件、专用工具及测试仪器清单。
