工频串联谐振试验装置原理是什么
发布时间:2021-03-26 10:32:53
浏览次数:5133
工频串联谐振试验装置有串联谐振和并联谐振两种模式。供电容量的补偿效果在两方面基本相同。经过充分补偿后,工频串联谐振试验装置输入容量可降至测试输出容量的1/Q。
工频串联谐振试验装置电路串联的特点:
主要结果如下:
(1)由于谐振无功功率的充分补偿,电源和设备的功率仅小于测试产品容量的1≤10(1≤q>10),相同容量的体积小,重量轻,输出容量大,供电容量小,串联谐振耐压试验装置价格低,操作方便安全。
(2)串联谐振实际上是一种电流滤波电路,使通过被测产品的电流基本上是基波电流,输出电压(THD)的波形畸变率很小,优于各种交流耐压设备。
(3)短路前短路电流仅为测试电流的1/10,能有效防止击穿后对故障点的损坏,
(4)闪络后建立谐振状态电压的过程是一个稳态过程。
(2)工频试验中的并联谐振原理

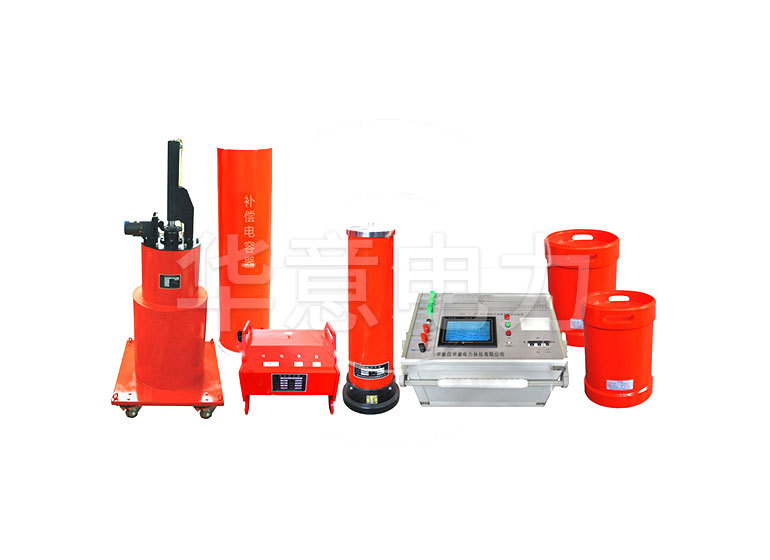

![发电机工频交流耐压装置 发电机工频交流耐压装置](/ueditor/php/upload/image/20210326/1616726085348942.jpg)
在并联谐振中,电源提供的电压UX与测试电压相同。由于无功电流完全补偿以抵消,电源只需提供COX±1=Ir补偿谐振电路的综合有功损耗,即可激发和保持稳定的谐振
工频串联谐振试验装置原理
串联谐振电路的原理如下:
调整串联电路中可调电抗器的电感,使在工频f下的电感XL等于负载电容的电容电抗串联谐振耐压试验装置XCx,电抗的电感是谐振点电感L。当电路完全谐振时,谐振特性如下:
当负载电容Cx基本恒定时,当L调整到达到全共振L0时,调节Lx,实际上是Uj,在调节公式中,当它达到所需的UC值时,就开始耐压试验。
在完全串联谐振下,电源只提供由IX提供的COSΦ=1的励磁功率Pj=UjIx,克服等效的综合有功功率损耗Ix?电路中的R,激励和保持稳定的谐振。
