工频试验变压器是对被试设备施加一个高于运行电压而低于国家设计标准规定的绝缘水平所能承受的电压,以考验被试设备承受过电压的能力。
工频试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。耐压试验会使被试设备的隐患暴露,甚至可能造成设备击穿,因此称为破坏性试验。
工频试验变压器常用场合
在现场试验中,直流耐压主要用于电机和电缆试验。直流耐压的试验接线与泄露试验的接线完全相同。泄露试验除用于电机和电缆外,还在避雷器试验、变压器试验和断路器试验中应用。

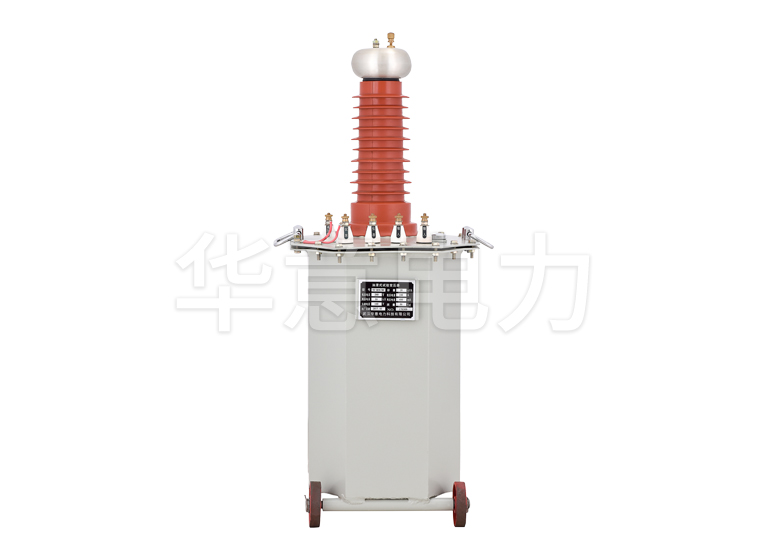

![工频试验变压器 工频试验变压器](/ueditor/php/upload/image/20210330/1617095390897146.jpg)
工频试验变压器工作原理
1、交流、交直流试验变压器:
将工频电源输入操作箱(或操作台),经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理,在次级(高压)绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压,其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆,在使用交流时,插入短路杆。
2、带抽头试验变压器:
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾,将高压绕组分成两个来绕,一个是电流较大的绕组,另一个是电流较小的绕组,然后两个绕组串接分别引出。
工频试验变压器的一般操作步骤
1.根据试验项目并按照有关规程的规定,确定试验电路和试验程序。
2.正确连接电源控制电路、试验变压器、被试品以及各种仪表和保护器件。
3.检查电路连接无误后,再接入电源,严格按照规定的方法进行试验过程,记录有关数据和结果。
加强对工频试验变压器作用的研究显得尤为重要,有利于促进我国电力系统的稳定运行、推动我国电力企业的可持续发展。
一、检测电力电缆的相关知识
在对电力电缆的检测过程中,主要是考察电缆的电性能,以确保电力系统应用中所使用的电缆质量符合标准要求。对电缆电性能进行测试的方式主要有四种,一种是直流电阻试验,一种是耐压试验,一种则是冲击电压实验,而后一种则是冲击电压试验。这几种
电缆试验都是检测电力电缆中的重要组成部分,必须予以高度重视。电缆交流耐压试验的作用在对交联聚乙烯电缆的检测中更为突出,这是因为此种电缆具有其特殊性,若是采用
直流耐压试验方法将难以得到正确的结果。
交联聚乙烯电缆在直流电压和交流电压中的电场是存在差异的。这种类型的电缆不会受到外界温度影响,也不会被湿度所干扰,若是在直流电压中则会导致电阻率分布的不均匀,所使用的材质中存在杂志,若是在交流电压中则不会出现上述情况、电阻率将会均匀分布,具有较好的稳定性,如此一来便不会对电缆耐压试验结果造成负面影响。除此之外,在直流电压的影响下,交联聚乙烯这种材质的绝缘电缆,将会出现累计单极性电荷的现象,而这一现象则会直接导致电缆耐压试验的不成功,很难将其在短时间内完全释放。无法释放所累计而成的单极性电荷、则会导致直流电压的不断上升,影响了电压的峰值,使其所增加的电压超过标准额定、从而为电缆耐压试验工作带来较大的安全风险,不利于电缆耐压试验的正常开展。而且对电力电缆的破坏程度也比较大,将加速电力电缆的老化,减少了电力电缆的使用时间,以至于电力电缆在供电过程中很容易被击穿,影响了供电质量。
二、工频试验变压器的应用分析
(一)工频交直流试验变压器的应用方式
根据对国内外的电缆交流耐压试验信息进行分析,我们发现当所被进行交流耐压电缆的电压不足于六十千伏的时候,交流加压的电压值可以是电缆基准测试电压的两倍。在电缆交流耐压实际试验过程中,应当充分应用小型试验变压器。例如,试验中所使用的电缆电压为十千伏、那么此电缆的额定电压应当至少为十七千伏以上。因而,在使用小型变压器的时候,可以将其比率定在二百二十千伏比上五十千伏,所应用的调压器应该为三千伏安。除此之外,在电缆交流耐压试验中还应当配备两台低压滤波电抗器,根据实际情况来设计其电流,通过计算可将其设置为六十毫安。由于所采用的电缆电压较小,完全依赖于一台变电器是无法完成整个耐压测试的,因而在变电站可控制的范围之内,应当使用多台变电器,确保电缆交流耐压试验的容量达到要求,能够满足试验需求。
(二)工频交直流试验变压器在电缆交流耐压试验中的应用要点
在开展电缆交流耐压试验过程中,应当对试验中的各项参数进行分析和评估,可以通过计算来获得相关试验数据,并且对这些数据进行详细的剖析,以获取现场试验结果。所需要获得的参数数据主要有试验中交流电缆的相对电容量;试验中所使用的变电器台数。
