干式超轻型高压试验变压器结构特点
发布时间:2021-03-31 17:12:29
浏览次数:4672
干式超轻型高压试验变压器结构特点:
1、绝缘结构布局方面,根据变位器油"距离效应"原理,采用多层次绝缘,变压器的内绝缘分割成多路油道,从而提高绝缘程度,缩小了体积。
2、解决LE变压器渗漏油问题,由于TDM系列变压器无储油器,所以当气温过高时,油经膨胀从油咀渗漏出来,而该系列产品将注油孔设在套管顶部,套管中油与器身中油相通。所以该套管除具装硅堆、短路杆和串管杆等功用外,还相当于变压器储油器。
3、TDM系列变压器高压输出端采用环氧树脂密封,由于环氧树脂在常态下灌注时会产生大量气泡,而使得高压引线部位出现放电现象。则采用金属件固定引线笔均压,从而消除了放电现象。
4、本系列产品油箱,结构紧凑,外观新颖,体积、重量均小。
5、铁芯为单框芯式,0.30mm冷轧向硅钢片叠成,用新的特殊材料予以紧因,取代了传统的穿芯螺杆。线圈为同心圆筒多层塔式结构。

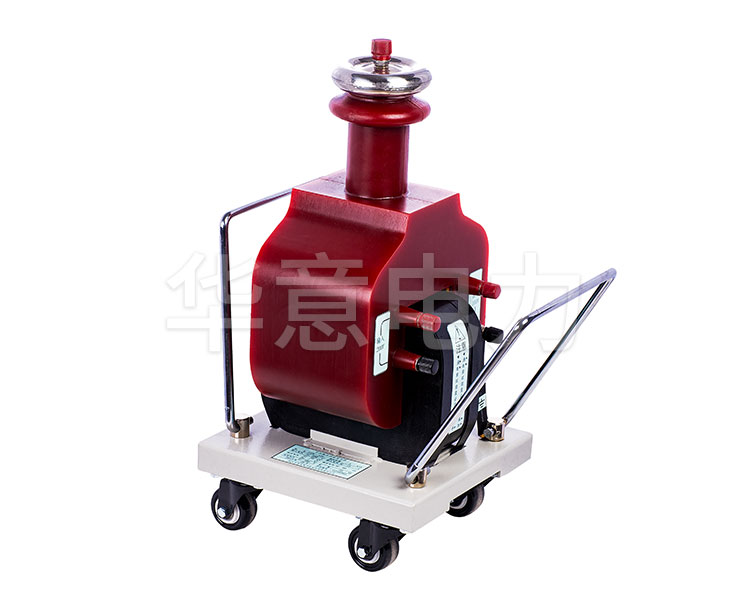

![GYD干式试验变压器 GYD干式试验变压器](/ueditor/php/upload/image/20210331/1617182021772223.jpg)
干式超轻型高压试验变压器注意事项:
1、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。
2、被试品做试验前,应拆除所有对外连线,并充分放电,主要部位应清除干净,保持干燥,以免损坏被试品及带来试验数值的误差。
3、对于大容量试品(电容器、超长电缆等)试验时应缓慢升压,防止被试品的充电电流过大而烧坏微安表,必要时应分级加压分别读取各电压下微安表的稳定读数。
4、试验过程中,应严密监视被试品、微安表及试验装置等,一旦发生闪烁、击穿等现象应立即降压。
