全自动电容电桥测试仪三相△形连接电容器测量方法

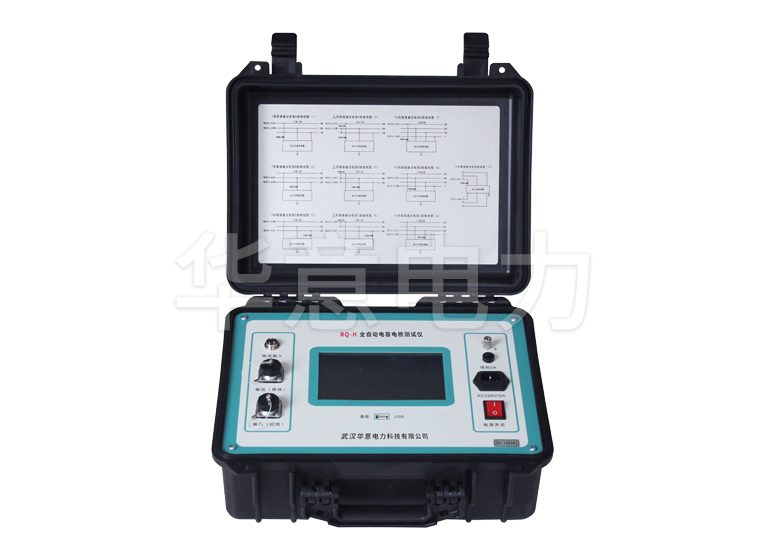

![RQ-H 全自动电容电桥测试仪 RQ-H 全自动电容电桥测试仪](/ueditor/php/upload/image/20210402/1617342870213468.jpg)
三相△形连接,仪器面板A、B、C三相接线方式相同,具体如下所述:
1.黑色线接“输出(黑线)”
2.红色线接“电容(红线)”
3.钳形电流传感器接“电流输入”

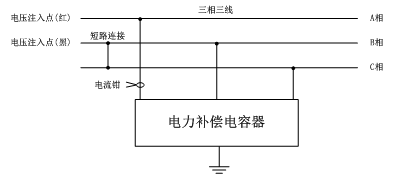

△形连接被试电容A相测量接线如图2.4所示,具体接线如下所述:
1.红色夹子夹母线排A相
2.黑色夹子夹母线排B相
3.短接B、C相
4.钳形电流传感器套在高压电容组A相引线上
![全自动电容电桥测试仪三相△形连接电容器测量方法](/ueditor/php/upload/image/20210402/1617342828426929.png)
图2.4 △形连接被试电容A相测量接线

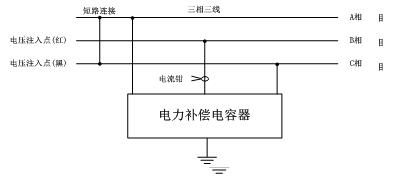

△形连接被试电容B相测量接线如图2.5所示,具体接线如下所述:
1.红色夹子夹母线排B相
2.黑色夹子夹母线排C相
3.短接A、C相
4.钳形电流传感器套在高压电容组B相引线上
![全自动电容电桥测试仪三相△形连接电容器测量方法](/ueditor/php/upload/image/20210402/1617342828845865.png)
图2.5 △形连接被试电容B相测量接线

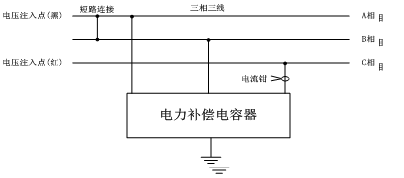

△形连接被试电容C相测量接线如图2.6所示,具体接线如下所述:
1.红色夹子夹母线排C相
2.黑色夹子夹母线排A相
3.短接A、B相
4.钳形电流传感器套在高压电容组C相引线上
![全自动电容电桥测试仪三相△形连接电容器测量方法](/ueditor/php/upload/image/20210402/1617342829889209.png)
图2.6 △形连接被试电容C相测量接线
