智能手持式变压器变比测试仪结构外观及键盘说明
发布时间:2021-04-06 15:53:33
浏览次数:4623
智能手持式变压器变比测试仪由主机和附件箱两部分组成。
其中主机是设备的核心,所有电气部分都在主机内部,其主机采用手持式注塑机箱,坚固耐用,附件箱用于放置测试引线和工具。

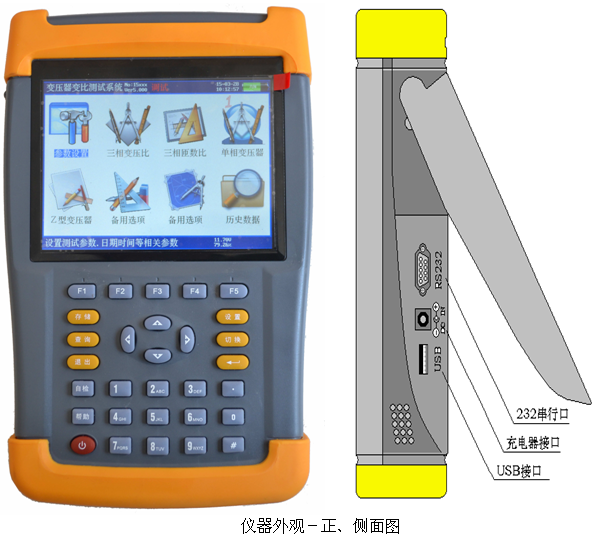

一、智能手持式变压器变比测试仪的外观
![智能手持式变压器变比测试仪 智能手持式变压器变比测试仪](/ueditor/php/upload/image/20210406/1617695683605817.png)
智能手持式变压器变比测试仪前端部分为变比测试航空插头、高压侧、低压侧端子。 正面是彩色液晶面板,下面是标准的30键控制键盘。
在设备的右侧打开支架,可以看到USB接口、充电接口、RS232接口。
二、智能手持式变压器变比测试仪键盘说明
键盘30个键,包括存储、查询、设置、切换、↑、↓、←、→、软开关、退出、回车、自检、帮助、数字1、数字2(ABC)、数字3(DEF)、数字4(GHI)、数字5(JKL)、数字6(MNO)、数字7(PQRS)、数字8(TUV)、数字9(YZ)、数字0、小数点、#、辅助功能建F1、F2、F3、F4、F5。
各键的功能如下。
↑、↓、←、→键:光标移动键; 在主菜单中移动光标,指向某个功能菜单,按确认键进入相应的功能。
在参数设定功能画面中按上下键切换当前的选项,用左右键变更数值。
确认键; 在主菜单中,按此键显示菜单的子目录,在子目录中,按此键进入所选功能,并在输入任何参数后开始输入和结束输入。
退出键:返回键、非参数输入状态时,按下该键则直接返回主菜单。
回车键:用于确认是启用设定的参数还是进入所选画面的确认键。
存储键:用于将测试结果另存为记录样式。
查询键:用于浏览已保存记录的内容。
设定键:在主菜单中按此键,直接进入参数设定画面。
切换键:厂家在工厂出货调整时使用,所以用户不需要使用这个键。
自检键:保留功能,暂时不使用。
帮助键:用于显示帮助信息
数字(字符)键:用于输入参数设定(可以输入数字或字符)。
小数点键:在设定参数时输入小数点。
#键:保留功能,暂时不使用。
F1、F2、F3、F4和F5:辅助功能键(快捷键)。 用于快速访问辅助功能界面,并实现适当的功能。
