SF6水分仪测量方法
发布时间:2021-04-08 15:02:58
浏览次数:5101
SF6水分仪测量方法
一、SF6水分仪测量方法
1、连接SF6设备
(1)将SF6水分仪管道上螺纹端与开关接头连接好,用扳手拧紧,关闭测量管道上另一端的针型阀;
(2)再把测试管道上的快速接头一端插入露点仪上的采样口;
(3)将排气管道连接到出气口。
(4)最后将开关接头与SF6电气设备测量接口连接好,用扳手拧紧;
2、检查电量
(1)推荐优先使用交流电。
(2)使用直流电时,请查看右上角显示的电池电量,如果电量低于约20%,请关机充电后继续使用。

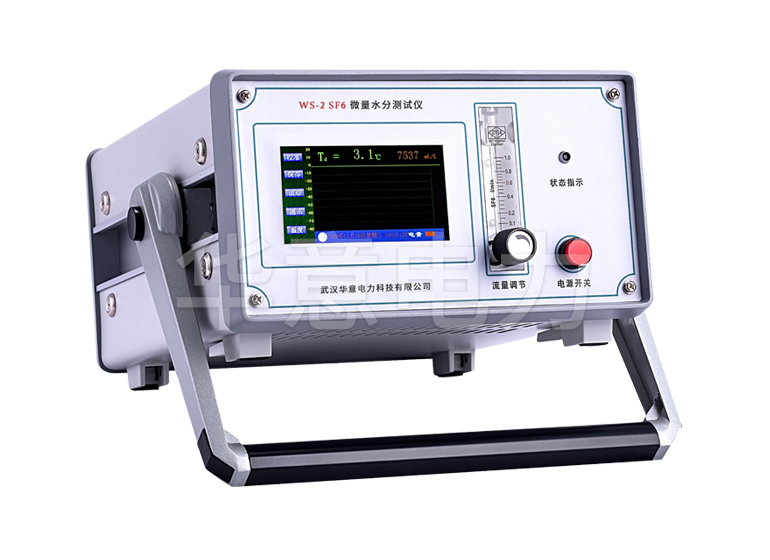

![SF6水分仪 SF6水分仪](/ueditor/php/upload/image/20210408/1617865445430921.jpg)
3、开始测量
(3)首先全部打开仪测量管道上的针型阀,然后用面板上的流量阀调节流量,把流量调节到0.5L/M左右,开始测量SF6露点。
(4)第一设备测量时间需要5~10分钟,其后每台设备需要3~5分钟。
4、存储数据
(5)设备测量完成后,可以将数据保存在仪器中,按“确定”键调出操作菜单,具体操作方式见下节内容。
5、测量其他设备
(6)一台设备测量后,关闭测量管道上的针型阀和露点仪上的调节阀。将转接头从SF6电气设备上取下。需要继续测量其他设备,按照上面步骤继续测量下一台设备。
6、测量结束
(7)所有设备测量结束后,关闭露点仪电源。
二、SF6微量水分测量仪菜单操作
在测量状态,通过确定键可以进入功能菜单,如图。
![SF6水分仪功能菜单](/ueditor/php/upload/image/20210408/1617865427480137.jpg)
SF6水分仪功能菜单
1、保存数据
在测量状态,通过按“确定”键可以进入功能菜单,按“上”、“下”键选择“保存记录”菜单,按“确定”键,进入保存数据页面,保存数据时,可以根据设备进行编号。
设备编号最多为六位,可以通过“上”、“下”键增加数值大小,“左”、“右”键调整数据位数。
输入编号后,按“确定”键,完成保存数据。按“返回”键可以返回上一页,此时不保存数据。
2、查看记录
在测量状态,通过按“确定”键可以进入功能菜单,按“上”、“下”键选择“查看记录”菜单,按“确定”键,进入查看记录页面。
显示时从最后一个被保存的数据开始。
可以按“上”、“下”键翻看数据。
3、删除记录
在测量状态,通过按“确定”键可以进入功能菜单,按“上”、“下”键选择“删除记录”菜单,按“确定”键,可删除所有数据。
4、修改时间
在测量状态,通过按“确定”键可以进入功能菜单,按“上”、“下”键选择修改时间,按“确定”键,进入修改时间页面。
通过“上”、“下”键可以增加时间数值,“左”、“右”键可以减小时间数值。
输入小时、分钟、秒后,按“确定”键可以转到下一个修改域内。
