用于高压试验的特制变压器,称为高压试验变压器。它一般可分为两个系列:一个系列是高压侧电流为1~2A;另一个系列是高压侧电流为0.1~0.2A。试验时应根据被试设备的电容量和试验时的最高电压来选择试验变压器。具体步骤如下:

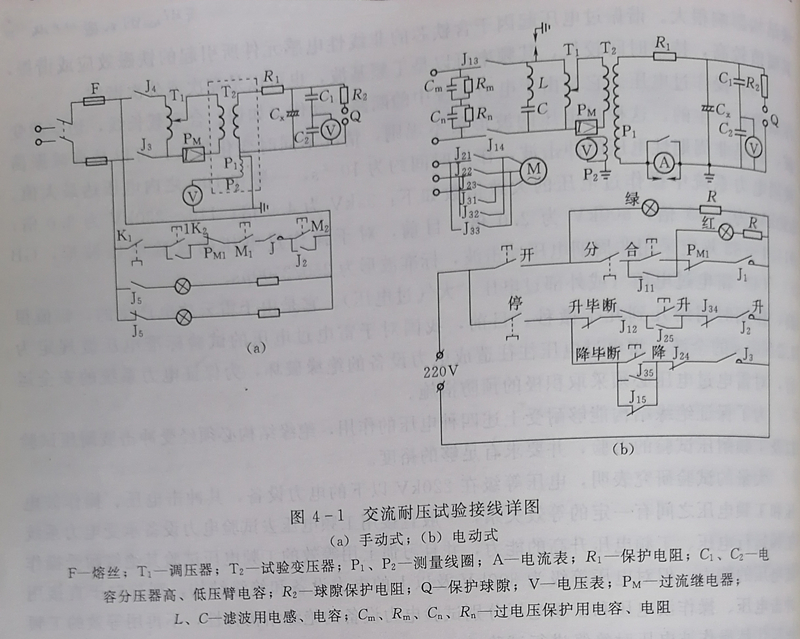

![单台高压试验变压器的试验接线 单台高压试验变压器的试验接线](/ueditor/php/upload/image/20210412/1618212217754231.jpg)
(1)电压。依据试品的要求,首先选用具有合适电压的试验变压器,使试验变压器的高压侧额定电压Un大于被试品的试验电压Us即Un>Us;其次应检查试验变压器所需的低压侧电压,是否能和现场的电源电压、调压器相匹配。
(2)电流。试验变压器的额定输出电流In应大于被试品所需的电流Is,即In>Is。被试品所需的电流可按其电容估算,Is=UswCx,其中Cx包括试品电容和附加电容,附加电容约为100~1000pF。被试品电容Cx可用西林电桥或M型试验器测量。也可采用下列经验数据:
对10kV配电变压器,当试验电压为30-35kV时,其充电电流约为80~110mA;
对35kV电力变压器,当试验电压为72~85kV,容量为2000~4000kVA时,其充电电流约为150~260mA;容量为6000~8000kVA时,其充电电流约为300~420mA;容量为10000kVA时,其充电电流约为1000mA;
对66kV电力变压器,其充电电流一般为300~600mA
![单台高压试验变压器的试验接线 单台高压试验变压器的试验接线](/ueditor/php/upload/image/20210412/1618212320185500.jpg)
(3)容量。根据试验变压器输出的试验电流及额定电压,便可以确定试验变压器的容 量,即P=UnIs
根据JB3570—84规定,我国试验变压器的电压等级有5kV、10kV、25kV、35k 50kV、100kV、150kV
300kV等;容量等级有3kVA、5kva、1kva、25kV 50kVA、100kVA、150kVA、200kVA等。根据计算结果,查标准即可选出所需要的试
验变压器。如有特殊要求,一般可向制造厂订购特殊规格的试验变压器。
例如:某单位对10kV、1000kVA的配电变压器进行耐压试验,试选择试验变压器的额定电压和额定容量。已知用QS1型西林电桥测得高压对低压及外壳的电容为9540pF。
根据配置表显示,10kV配电变压器的出厂试验电压为35kV,交接及大修试验电压为30kV,所以可选用额定电压为50kV的试验变压器。
另外,若该单位购置50kV的试验变压器不仅可以满足10kV配电变压器的试验要
求,还可以满足10kV绝缘子及高压开关柜的试验电压(42kV)的要求,且可以满足
10kV电缆的直流耐压试验电压60kV(对应的交流电压为42.43kV)的要求。
计算试验电流为
![](/ueditor/php/upload/image/20210412/1618212243111943.jpg)
试验变压器额定容量为
![](/ueditor/php/upload/image/20210412/1618212262642897.jpg)
最后根据JB3570—84的规定,选取YD-5/50型的高压试验变压器。
