绝缘油色谱分析仪用于充油电气设备制造业
发布时间:2021-04-19 15:41:24
浏览次数:5327
绝缘油色谱分析仪是充油电气设备制造商出厂检查其设备的必要手段。
充油电气设备(包括变压器、电抗器、变流器、充油套筒、气体继电器等溶解在绝缘油中的气体分析。 以变压器油为例进行详细介绍。

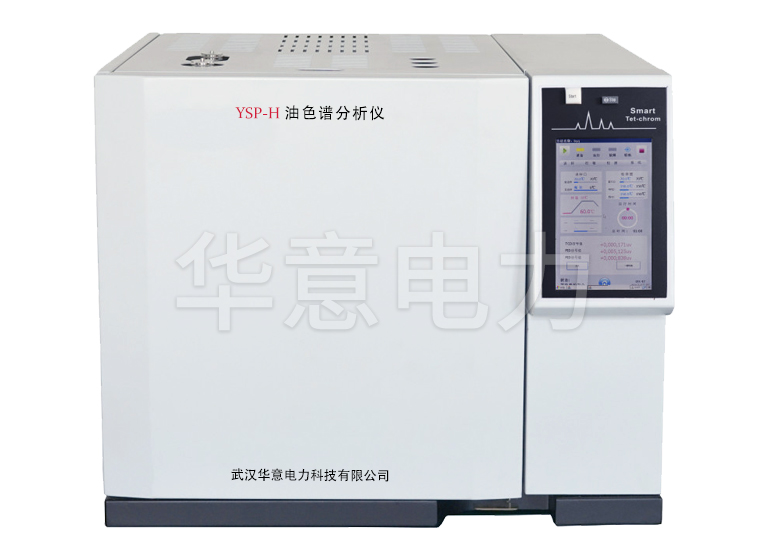

![YSP-H 油色谱分析仪 YSP-H 油色谱分析仪](/ueditor/php/upload/image/20210419/1618818472539527.jpg)
1、产生机制
溶解在变压器油中的气体主要来自大气,主要成分为氮气和氧气的变压器在正常工作条件下,由于电场、温度、湿度以及氧的长时间作用,产生速度逐渐恶化,其内部的绝缘材料由于热分解而产生氢气(H2
)、一氧化碳(CO )、二氧化碳。
变压器内部过热或放电故障时,绝缘介质热分解,主要产生一氧化碳、二氧化碳、低分子烃类,另外在变压器油的精制过程、输送过程等中产生气体,通过油接触溶解在油中。
2、溶解气体与变压器内部故障的关系
变压器油和固体绝缘材料在热和电磁的作用下,把产生的这些气体溶解在油中,通过分析里面的各种气体可以判断变压器的故障。 例如:

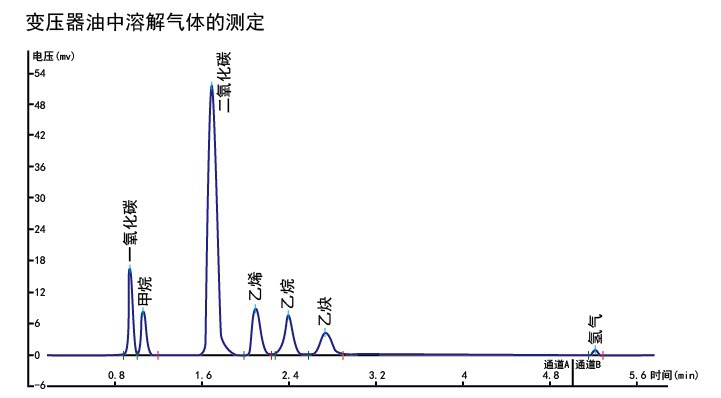

![绝缘油色谱分析仪的测定](/ueditor/php/upload/image/20210419/1618818361472619.jpg)
(1)、热性故障
固体材料局部过热会产生CO和CO2,产生CO/CO2〉10,变压器油局部过热会产生大量的乙烯和甲烷。
(2)、电气故障
绕组匝间、层间发生绝缘破坏,电弧放电、火花放电、局部放电主要产生氢气(H2 )、乙炔(C2H2 ),其次是乙烯(C2H4 )、甲烷(CH4
)。
气相色谱法:该方法是目前广泛有效的气体分析法。
它由于柱中的固定,对不同气体成分的亲和力不同,被载气充分交换,不同成分共享信号,进行A/D采样后,可以通过依次记录流出物中各成分及其浓度的变化得到色谱图。
