气相色谱仪的电路系统
发布时间:2021-04-20 15:02:28
浏览次数:5173
气相色谱仪的电路系统由电源部件、温度控制器、热传导控制器、微电流放大器、记录设备等组成。
对电路系统的基本要求是绝缘良好、结构简单、使用方便、灵敏度高、性能稳定、响应快、频谱逼真、重复性好等。

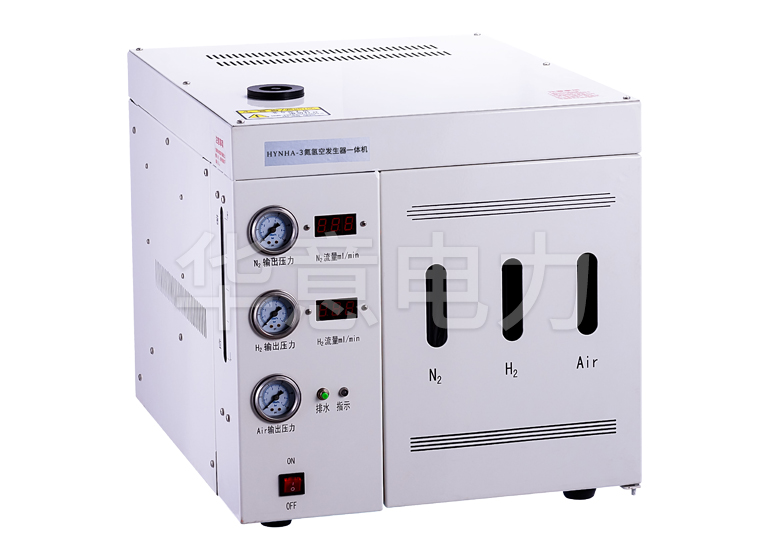

![气相色谱仪三气一体机 气相色谱仪三气一体机](/ueditor/php/upload/image/20210420/1618902233537340.jpg)
1、电源部件
电源部件的主要作用是向设备各部分提供适当的电压、电流、磁场等。
国产气相色谱仪一般使用的电源电压为220伏,频率为50赫兹,进口设备必须注意其电源电压变化不到10%。
否则,请在经过调压变压器的变压器和稳压器的稳定化后再输入设备。
2、温度控制器
温度控制器用于精密控制燃气通路系统的汽化器、色谱柱室、检测室和其他加热区的温度,使其在规定的工作温度范围内。
3 .热导控制器
热导控制器的主要作用是为热传导检测器提供稳定的直流工作电源,调节桥臂的电阻值,控制输出信号的大小。
导热控制器主要由稳压电源、电桥、衰减器三部分组成,部分导热控制器具有信号放大装置。
4、微电流放大器
微电流放大器的主要作用是向电离式探测器提供极化电压或脉冲电源,放大探测器收集到的微弱电流,使记录仪或数据处理系统具有足够的输出使其工作。
5、记录设备
记录装置是能够自动记录检测信号的装置。
以往,色谱大多采用大型长图自动平衡电位差计作为色谱的成套记录设备,现在的色谱使用色谱数据处理机和色谱工作站进行数据处理、图像显示、图像打印、分析。
6、其他装置
电路系统除了上述介绍的几个装置外,还配备了自动进样系统,有的能够自动完成进样分析工作。
具有用于分离分析沸点范围广、组成复杂的样品的程序升温或程序变流器控制器的样品成分,其挥发性高,如响应信号过小、稳定性过低、挥发性过低、分子量过大等部分配备了自动采集装置、特殊检测器及其控制器等,以满足某样品的特殊分析和特殊控制等要求。
