防雷元件测试仪校准规范
发布时间:2021-04-21 14:37:11
浏览次数:4977
防雷元件测试仪校准规范(压敏电阻测试仪)适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。也可作稳压、恒流电源,使用于其它方面。
防雷元件测试仪校准规范(压敏电阻测试仪)在测量压敏电阻时,DC/DC变换器在一定的高频脉冲的驱动下,将12v直流电压升变为测试压敏电阻时所需要的直流高压。在测试放电管时,斜率控制电路控制DC/DC变换器,使其输出的电压值在5~1999v内以每秒100v的上升率上升到放电管放电。

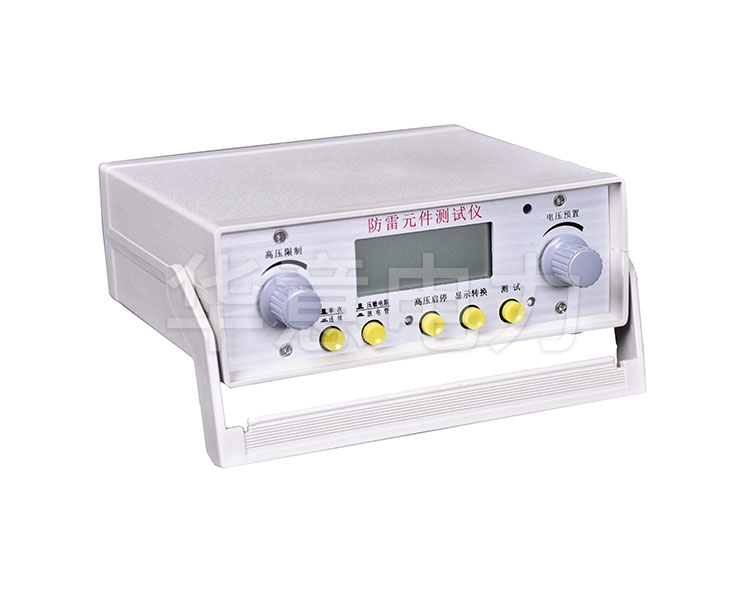

![FC-2G防雷元件测试仪 FC-2G防雷元件测试仪](/ueditor/php/upload/image/20210421/1618987835489179.jpg)
防雷元件测试仪产品特性
1、适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。 也可作稳压、恒流电源,
使用于其它方面;
2、具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于0.5秒;
3、具有自检功能;
4、测量数据由三位半LCD数字显示,准确度高、可靠性好;
5、测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示, 适用于器件分组和检验判别;
6、选择连续测量,可以对批量试品进行不间断测试;
7、面板功能简单,易于操作;
8、重量轻,便于携带;
防雷元件测试仪产品参数
1、压敏电阻测量
技术指标 测量范围 工作误差 测试条件
起始动作电压U1mA,15~100V ,≤±2V±1d
1mA±5μA,101~1700V ,≤±2%±1d
漏电流I0.75U,1mA,0.1~199.9μA,≤2μA±1d
0.75U,1mA≤±2%±1d
2、放电管测量
技术指标 测量范围 工作误差 测试条件
放电电压,20~1700V,≤±2%±1d
电压上升率,100±8V/秒
放电电压记忆显示时间,1.5~3.5秒
3、其它指标
绝缘电阻:6MΩ(500V)
耐压:AC1.5kV;50Hz;1min
工作温度和湿度:0~+40℃;<85%RH
储存温度和湿度:-10℃~+50℃<90%RH
电源:AC220V±10%或DC12V±0.5V;1000mA
功耗:12W
外形尺寸:208mm(L)×190mm(W)×78mm(D)
重量:≤2kg
