电压互感器现场校验仪快速操作指南

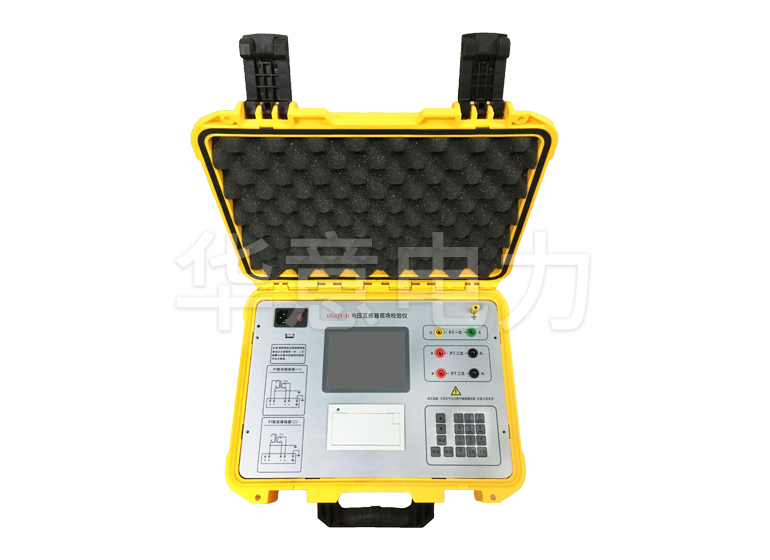

　　电压互感器现场校验仪是用于现场对10kv、35kv系统中电磁型电压互感器比差、角差、变比、极性的规程校验，相比而言，该产品采用是小信号测试原理，具有精度 高、体积小和重量轻的绝对优势，经过我们科学的理论模型和大量实验验证明，其测量结果与传统校验结果的相对误差仅为0.3%，320*240大屏显示和可触摸操作，集成化模块电路，智能提示接线错误，接线、操作简单。

　　电压互感器现场校验仪测量

　　“↑”、“↓”键移到，按“确定”键之后，进入主要测量功能。

　　按照被测互感器的铭牌参数，选择或输入相应参数：

　　按“↑”、“↓”键把光标移到“准确级”上，按“确定”后，按“↑”、“↓”键把光标移到需要选择的准确等级上，按“确定”。

　　数字的输入：将光标移动到输入位置，按“确定”键后按相应的数字即可。

　　同理，其它参数依次输入。

　　PT误差测量

　　按“↑”、“↓”键，把光标移到“PT误差测量”上，按“确定”。进入电压互感器标准误差测量。测量过程共需两步：

　　(1)第一步：测量被测电压互感器的空载外推点误差。

　　按“↑”、“↓”键，把光标移到“测量”上，按“确定”。页面右下角为仪器测量进程显示，当不显示“等待测量”和“测量完成”时，表明仪器正在测量当中。在此过程中，请勿断开仪器和被测互感器的接线，以及切勿触摸被测互感器与测试夹!

　　“变比错误”被测互感器一二次与页面输入一二次电压不符。

　　“极性错误”被测互感器与仪器连接错误。

　　“一次开路”被测互感器与二芯线处于开路状态。

　　“二次开路”被测互感器与四芯线处于开路状态。

　　“测量完成”仪器测量结束。

　　“等待测量”仪器等待测量。

　　若页面显示“变比错误”、“极性错误”、“一次开路”、“二次开路”其中一项或者多项时，则蜂鸣器鸣叫且结束测量，需检查仪器参数输入以及仪器与被测互感器的连接状态。(处置流程：检查输入一二次电压与被测互感器的一二次电压是否一致;中试控股检查仪器的红色连接线与被测互感器极性端子相连;检查接触是否良好以及是否连接;检查测试线是否有断线)

　　若需要调整对被测互感器的接线，等待页面显示“测量完成”后，或者按“复位”键或者关机，测试完毕。
