高压断路器工频耐压试验设备35KV/110KV

　　5kvA工频耐压控制箱

　　工频控制箱的用途主要是为试验变压器工作电源，可匹配容量不超过10kvA的充气试验变压器、干式变压器和油浸式试验变压器，在实际的应用中，您可根据您的实际参数选择使用。

　　工频交流耐压试验接线图

　　高压断路器工频耐压试验设备35KV/110KV根据试验要求，选择合适的设备、仪器、仪表、接线图。

　　5KV二次回路工频耐压试验设备

　　该仪器能检测被测试仪器、电器的绝缘结构或材料的绝缘强度等技术指标，被广泛用于电工器材、电器仪表、变压器、电源线、电度表、电机、电源插头座、电缆线等的耐压测试，

　　该仪器外形美观、输出电压由数码管显示，清晰、直观、准确。各参数设置用小键盘输入，操作方便。

　　特征

　　外观与键盘

　　1、前板有：输出电压调节旋钮、按键、电流表，电压表，计时器、高压输出插孔、高压输出棒控制端口(此端口连接时，键盘“启动”键失效)、接地端钮。

　　2、后板有：AC220V电源插座及开关，电源插座内含10A保险管。

　　按键功能介绍

　　1、电压表：AL1过压电压设定;

　　2、电流表：AL2过流电流保护设定，AL1过流电流设定;

　　3、计时器：时间设定;

　　4、电源开关：仪器供电;

　　5、启动按键：电压输出控制;

　　6、停止按键：电压输出关闭;

　　7、计时按键：控制计时器的电源;

　　8、输出电压调节盘：调节输出电压。

　　参数

　　1、工作电源： AC 220V±10﹪,50HZ，5A

　　2、输出电压： AC 0.5～5KV，±3﹪

　　3、击穿电流： AC 2～200(mA) ±3%, 任意设定

　　4、环境温度： 0～40℃

　　5、相对湿度： 不大于75%

　　打开仪器电源开关，速度均匀的将电压升至试验电压，立即开始计时，加压持续时间到后，迅速而均匀的将电压降至零，断开电源，挂上接地线。

　　0.75 倍直流参考电压下的泄漏电流值不应大于50μA，或符合技术条件的规定。

　　试验时若整流回路中的波纹系数大于 1.5% 时，应加装滤波电容器，可为0.01～0.1μF ， 试验电压应在高压侧测量。

　　合理布置试验器具;接线高压部分对地应有足够的安全距离，非被试部分一律可靠接地。

　　加压前要检查调压器是否在“零位”，先进行空试。

　　调整保护间隙，使其放电电压为试验电压的105%-110%连续试验三次，应无明显差别，并检查过流保护装置动作的可靠性。

　　接上试品，将调压器置“零位”。

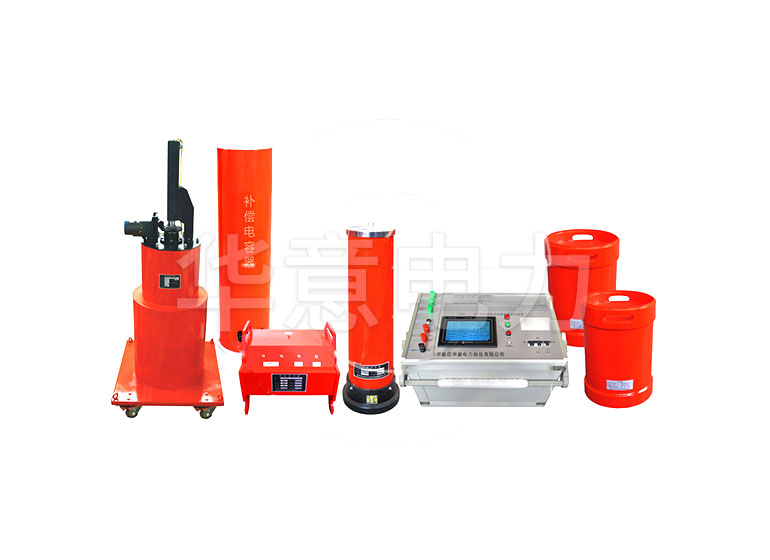

　　高压断路器工频耐压试验设备35KV/110KV串联谐振试验设备进行工频耐压试验的特点是：

　　若在试品耐压过程中，发生了闪络，则因失去了谐振条件，高电压立即消失，从而使电弧即刻熄灭。

　　工频试验台与控制箱的原理相同，但内部使用的是10kvA的调压器，输出电压为0~400V，输入电压AC380V，采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。整体结构紧凑，通用性强，使用携带方便。

　　串联谐振装置所输出的电压波形较好。这是因为仅对工频(基波)产生谐振，而对其他由电源所带来的高次谐波分量来说，回路总阻抗甚大.所以试品上谐波分量甚弱，试验波形就较好。
