交直流耐压试验设备试验方法及注意事项
发布时间:2021-05-11 10:36:09
浏览次数:6244
交直流耐压试验设备试验方法
交直流耐压试验设备试验前对被试物都要进行停电、验电、短路接地放电,并拆除被试物的一切对外连接线,其程序和要求与绝缘电阻测试相同。
其升压操作程序与泄漏试验基本相同。在升到规定的耐压试验电压后,要停留一段时间,称为耐压时间。对于交流耐压时间按规定大都是1min,直流耐压时间一般为5min或更长,具体要求按规程规定执行。

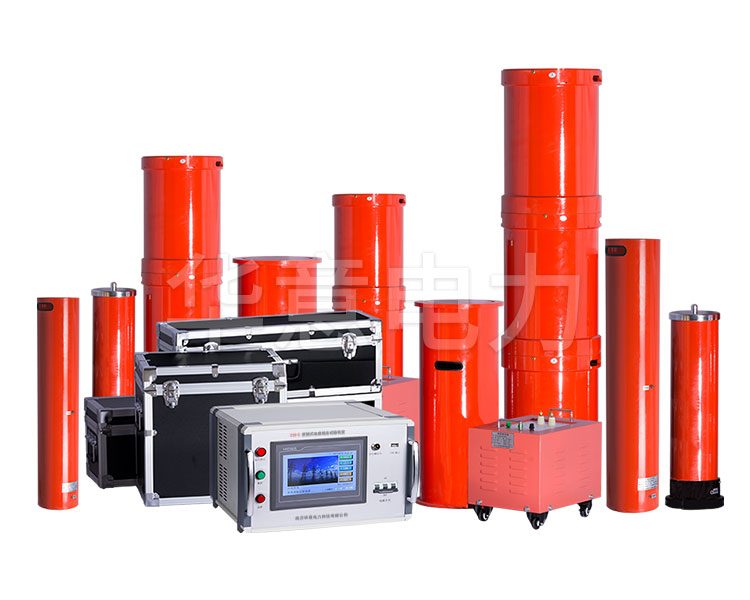

![1620700709528745.jpg 3f152f8429979a76911b03b9862ca029_7129.jpg](/ueditor/php/upload/image/20210511/1620700709528745.jpg)
交直流耐压试验设备试验的注意事项
(1)为了防止本来已有缺陷的设备在高电压作用下收到严重损伤,不利于设备的修复,在进行交直流耐压试验之前,应先查明各项非破坏性试验是否都已合格。如果存在疑问,应查明原因,将缺陷消除后,方可进行试验。
(2)对变压器等充油设备,在注油后或搬运后,应使油充分静止才可进行试验。对于电力变压器一般要静止24h;但对6-10KV的变压器可静止5-6h。这样做的目的是防止绝缘油中存在气泡而引起局部放电造成不必要的击穿。
(3)耐压试验时的升压速度也要适当。直流耐压试验时的升压要从零开始,平稳上升,保持充电电流不要过大,以免烧坏微安表。交流耐压起始电压不得超过试验电压的1/3,然后将电压平稳地升到试验电压值,升压速度以能保证正确地读出表计读书即可。在升压过程中如出现表计读数异常或声音异常等可疑现象,应立即停止升压。
(4)试验变压器高压绕组低电位端必须良好接地。多数升压变压器高压绕组的两个出线端不是等绝缘的,其中一个为高电位端,另一个为低电位端。低电位端的绝缘结构按照正常接地考虑,绝缘十分薄弱。如果升压试验时低电位端没有接地,则会出现高电压,最容易将高压绕组击穿。而且在试验接线中,低电位端常常接有毫安表,如果接地不良有可能使毫安表带上高压,对试验人员的安全造成威胁。
(5)直流耐压时要注意高压整流管或高压硅堆,不致因反向电压而击穿。当直流耐压或泄露试验时,由于容性被试物被充电后电荷储存在两端电极上,因此电压不变。当交流电源按正弦规律变化时,电源的极性在一个周期内有两次变化,随着电源极性的变化,高压硅堆上所受的电压最大值为电源电压的峰值和被试物上储存的电压的叠加,这个电压将是直流试验电压的2倍。因此高压硅堆两电极之间的绝缘强度必须能承受试验时的反向电压,否则就会被击穿。根据这一原因,高压硅堆(或整流管)必须降低到额定电压的1/2使用,即最大工作电压应为额定反向电压的一半。
(6)进行交流耐压试验时要防止容升过压。工频交流耐压时,被试设备相当于一个等效电容负载,流过试验变压器一个电容电流。由于试验变压器本身有一个阻抗,是感性的,当电--容电流流过阻抗时,在负载上出现一个容性电压升高,为了防止容升过电压,可以在被试设备的高压侧直接采用高压测量装置监测试验电压。
(7)不可采用电阻调压。交直流耐压试验要采用自耦调压器调压,不可采用变阻器(例如水电阻箱)调压。因为采用高阻抗元件调压时,升压变压器的励磁电流在调压阻抗上产生一个压降。由于励磁电流波形是非正弦的,这个压降也是非正弦的,使试验变压器低压侧电源波形产生畸变,试验变压器的高压侧输出电压波形也产生畸变,影响试验质量。
此外,高阻抗调压还可能出现串联电压谐振,使被试设备突然过电压,造成绝缘不应有的击穿,这种情况在小容量高电压设备进行耐压试验时特备容易发生。
