大型地网接地电阻表接线图
1、地网测试方法

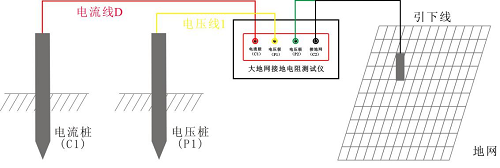

图 三极法测量接线图
测量电流线D：线径≥1.5mm2 ,长度为地网对角线长度的3 ～ 5倍;
测量电压线1：线径≥1.0 mm2 ,长度为0.618D;
测量电压线2：接被测地网;
测量接地线：接被测地网。
图 四极法测量接线图
四极法测量时，从地网的地桩上引出二根连接线分别接到仪器的电压极P2、接地网C2两接线柱，然后按测量操作步骤进行测试。四极法测量时仪器会自动消除接线误差。
注意：测量线根据地网的大小由使用者自配。如需本公司配线需另收费。.
1、测量范围：0～999Ω(含电流桩阻抗)
2、分 辨 率：0.001Ω
3、测量误差：±(读数×1%+0.005Ω)
4、输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、输出电流：AC 3A (45Hz、55Hz，双频，正弦波)
6、电流输出档位：3/2.5/2/1.5/1A，每0.5A一档，共5档。
7、抗干扰能力：抗工频50Hz
2、接触电压、接触电位差测试方法
接触电压的测量接线图如下图所示。可按下述步骤进行测试。

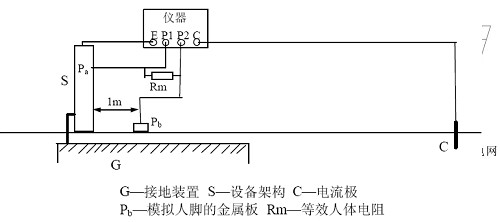

图 接触电压测量接线图
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。再用导线将仪器的E 端子接至被试设备的架构。
仪器的P1 端子接至设备架构上的Pa 点，Pa 距地面高度为1.8 米。仪器的P2 端子接至模拟脚的电极Pb,该电极可采用包裹湿布的直径为500px
的金属圆盘，并压上重物。电极中心距设备边缘距离为1 米。
仪器P1 与P2
端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，再设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出接触电压Uj
Uj=Z * Is
式中Is 为被测接地装置内系统单相接地故障电流。
上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为接触电位差。
3、跨步电压、跨步电位差测试方法
跨步电压的测量接线图如图所示。可按下述步骤进行测试。

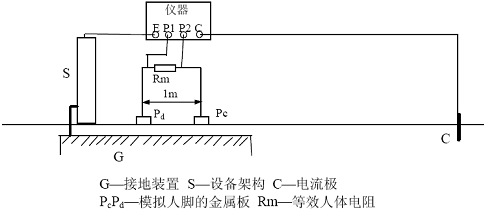

图 跨步电压测量接线图
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。再用导线将仪器的E 端子接至设备的接地引下线。
仪器的P1、P2端子分别接至模拟人脚的电极Pc、Pd,该电极可采用包裹湿布的直径为500px 的金属圆盘，并压上重物。两电极中心距离为1 米。
仪器P1与P2端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出跨步电压Uk
Uk=Z* Is
式中Is 为被测接地装置内系统单相接地故障电流。上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为跨步电位差。
4、土壤电阻率测试
使用本仪器，可以采用单极法或者四极法来测量土壤电阻率。下面以四极法为例来说明。测量土壤电阻率的接线如图所示。
图 四极法测量土壤电阻率接线图
图中，a 为电流极与电位极的间距，b 为两电位极的间距，h 为电极埋设深度。当a=b 时即为温纳法。为了计算方便，请让电极间距a、b
远大于埋设深度h,一般应满足a、b>10h。
测试电极宜采用直径不小于37.5px 的圆钢或25mm×25mm×4mm 的角钢，其长度均不小于1000px。
