电缆故障定位仪配合高压发生器的接线方法

　　电缆故障定位仪声磁同步定点需要配合使用高压冲击信号发生器，并工作在周期放电状态。

　　1、相线对铠装接法

　　当发生相地故障、相间合并对地故障，或断线合并接地故障，总之只要存在相对地绝缘损坏，均优先采用相对铠接法，其优点为故障点放电声的传播衰减较小。

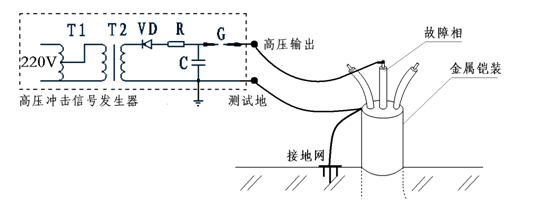

　　如图所示，将高压发生器的高压输出连接电缆故障相，测试地连接电缆的金属铠装。

　　2、相间接法

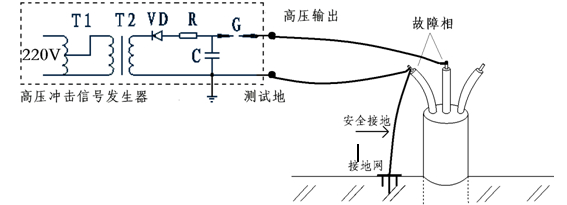

　　当发生单纯相间故障(没有合并接地)时，使用相间接法。如图所示，将高压发生器的高压输出和测试地连接两故障相，其中一故障相需进行安全接地。

　　3、断线故障的接法

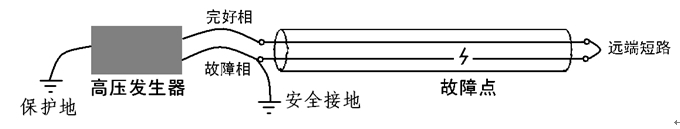

　　对于单纯断线故障(没有发生合并接地)，接线示意图如图所示：

　　将高压发生器的高压输出线和测试地线分别接电缆的一完好相线和故障相线，在电缆的远端将两相短路。
