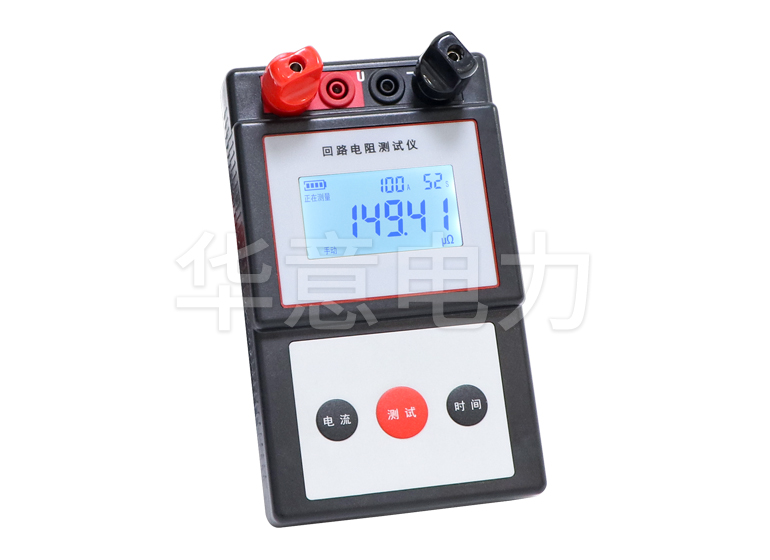

智能手持式回路电阻测试仪技术及系统介绍

　　智能手持式回路电阻测试仪采用锂电池供电，外形小巧，并采用32位ARM内核作为处理的核心，对整机进行控制，数据处理、阻值显示，无操作自动关机等功能，可测量各种高压开关及电器的接触电阻、回路电阻和变电站母线电阻，电力线接点电阻，焊缝接触电阻。该仪器体积小、重量轻，测量速度快，极大的方便了工作人员的使用。

　　一、智能手持式回路电阻测试仪安全措施

　　1、使用本仪器前一定要认真阅读本手册。

　　2、仪器的操作者应具备一般电气设备或仪器的使用常识。

　　3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

　　4、仪表应避免剧烈振动。

　　5、对仪器的维修、护理和调整应由专业人员进行。

　　6、测试完毕后关闭电源，再拆除测试线。

　　7、在测试过程中，禁止移动测试夹和供电线路。

　　二、智能手持式回路电阻测试仪技术指标

　　1.输出电流及量程：

　　100A仪器 ：50A、100A,量程：0-4m(50A档)0-2m(100A档)

　　2.测试精度: 0.5% 高分辨度： 0.1

　　3.输出时间：1秒、3秒、10秒、30秒、60秒

　　4.中文菜单显示，操作方便。

　　5.具有大容量存储功能，可存储1000条测试记录。

　　6.节电功能：在无按键操作状态下3分钟内关闭液晶，5分钟内关闭电源

　　7.充电时间： 8小时

　　8.工作温度：﹣10℃～50℃

　　9.工作湿度：环境湿度<90%RH

　　10.仪器重量：1㎏。

　　三、智能手持式回路电阻测试仪系统介绍

　　1.仪器挂把。

　　2.充电孔：锂电池充电器插孔。

　　3.I+ I-：输出电流端子。

　　4.V+ V-：采样电压端子。

　　5.“保存”键：在显示测试结果界面测量结束时按下保存当前数据

　　6.“测试”键：在测试界面按下开始测量

　　7.“▲”、“▼”、“”、“”选择按键

　　8.确认键：确认当前选择。

　　9.取消键：按下此键，菜单返回上一级。

　　10.电源键：测试完毕或中断工作，按下此键仪器回到初始状态。
