电缆故障测试仪的测量波形解析

发布时间:2021-05-24 11:22:12 浏览次数:8561

  用电缆故障测试仪测试完成后,如果想进一步分解析测试波形,可以计算波形上的点数,用来表示两点之间的距离。 基本标尺中每个单元格的代表时间由测试器自动计算。 两点间的距离等于两点时间/格速/2

  电缆故障检测仪测量各点的代表距离

  电缆故障检测仪各点代表距离的计算方法为: S=V∕2f。 其中,v是电波的传输速度(该传输速度根据在印刷用纸上显示或电缆类型定制),f是采样频率,默认值为25MHZ。

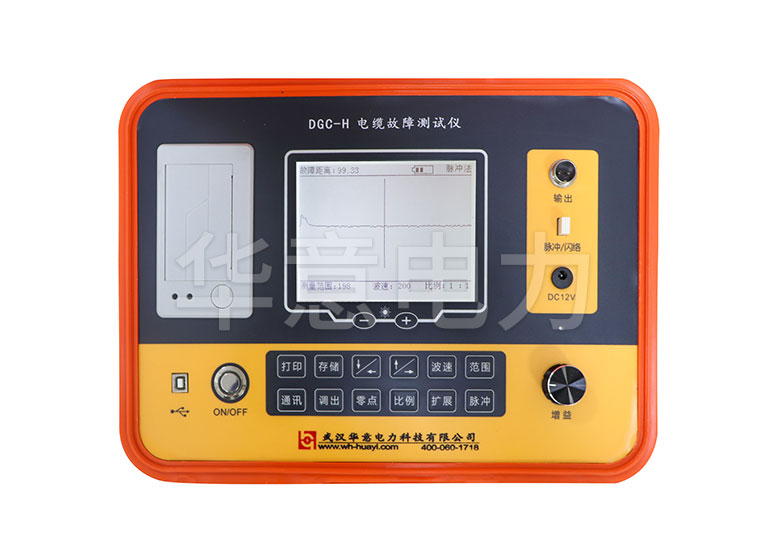

电缆故障测试仪

  例如,油浸纸电缆V160m/s在F25MHz时,各点表示s160/2253.2(m )的距离。 电缆故障检测器各模块的检测点数显示信息在复制波形中。 两个模块之间的测试分数可以使用网格编号。 例如,在复制模式进行检测时,在各网格中显示信息的5个点的测量间距为4.3,2个点中间的点数为4.3521.5 (小数点以后的位数)。 电缆故障测量仪通过测量各点的代表距离和总成绩,可以测量两点之间的距离。 例如,各点表示3.2米的距离和总共21.5点,测量的距离为3.221.5~60.8米。 电缆故障检测仪针对故障,在测试结束后拍摄测试波形,充分分析波形特点,确定故障点,有助于提高测试效率。 用电缆故障测试仪检查电缆故障时,首先要充分利用机械设备的操作步骤,然后分析各种检测波形,准确地明确鼠标光标的起点、终点。 简要介绍了各种测试波形的特点和定标方法。 用低压脉冲法检测故障、用低压脉冲法检测开路故障、或者用电缆测量全长和全速时(相线故障)。

图(1)用底部压力单脉冲正确测量全长波形

  发送单脉冲、一次反射、二次反射的反射波形为正的单脉冲。 光标的起点位于发送脉冲的上行链路和基线的交叉点

  光标的端点位于主反射脉冲沿基线上升的交叉点。 电缆故障测试仪用单脉冲法精确测量低电阻短路故障问题,或用好相非精确测量端和护套短路故障精确测量全长速度时的精确测量波形如图(2)所示

  电缆故障测试仪牢固测量低电阻短路故障波类型

  第一个反射是负的单脉冲,第二个是正的单脉冲,第三个是负的单脉冲。

  校正:起点为沿基准线按压单脉冲的高度。 采用高压闪络法对电缆故障进行测试,其波形发生了较大变化,但许多测试波形有共同特点,各故障反射波形为正波形,前端有负脉冲

图(3)闪电电流采样测试波形

  推动波形为正的单一脉冲波形,反射面波形为正的单一脉冲波形,但单一脉冲的前端开发了向下的负反冲,负反冲的大小因常见故障而有很大不同。 起点固定在发送脉冲和基线的结合部,终点固定在负的反射脉冲和基线的结合部。 测试时,如果反射脉冲没有前方负齿隙,则通过反射脉冲的上升沿和基线的连接来校正终端光。

  检查模具时,常见的故障点是没有填充和排出,对于一些高电阻器的故障,在高工作电压的冲击性时,尽管球的间隙,有时放电声更大,但故障点事实上并不产生光亮,只是逐渐释放出电磁能量,其故障点不放电时,可以从波型显示信息,因此可以选择其他测试基准强制使故障点放电。 闪络测试的失败点如图(4)所示,不会变成放电波。

图4放电波形闪络试验无失效点

  发送脉冲为正波,第一反射脉冲为负波,第二反射波为正波。 另外,发送波形和反射波形之间的距离与电缆全长相等。 故障点无电磁波时,故障点闪络可以通过以下方法进行:第一,增加放电球的间隙,提高冲击电压; 第二,对于难以改善电容器、提高冲击性能的故障,可以长期使用高浪涌电压,驱动故障点产生固定的静电通路,进行试验。 对于直接相对短路故障等短路故障,可以采用单脉冲闪光法(准确测量电缆长度和速度的单脉冲闪光法等)。 短路故障是低阻器常见故障的独特情况,采用单脉冲闪光法检测纯短路故障问题时,波形反射面具有独特性。 例如,使用单脉冲闪光法精确测量短路故障电缆时,检测波形如图(5)所示为:

图5基于闪光法的纯短路故障波检测型

  在纯短路故障测试中,该波形具有正脉冲波形和反射波形的特征。 光标的起点和终点分别由传输脉冲和反射脉冲的上升沿决定。 测量故障时,如果使用故障距离即良好的相位终端缩短测试长度,则两个波形之间的距离为电缆的长度。

  有助于分析和理解各种故障的测量波形。 该方法也可以用于测量电缆的长度和波浪。 对于电阻值高的个人高电阻器的故障,热破坏闪络不是突然的热破坏点。 但是,冲击性工作电压根据故障点的不同,一旦返回终端设备,从其后端终端设备返回全过程,工作电压累积,到达故障点后闪络,然后往返于实验端到故障点之间,表明信息故障点通过放电波型。 进行闪电流量采样实验时,击穿点的二次击穿充放电波形为:如图(6)所示

图6故障点二次破坏测试波形

  二次热破坏波形具备正脉冲波形和负脉冲波形的特征,二次波形二次波形中间的间隔是电缆线的全长(常见故障点没有充放电波形)。 第三个波形才开始,检测波形就和闪光检测的规范波形一致,音调表示常见的故障音调。 二次热破坏波形具备非放电波形和所有正常放电波形的特性。 当鼠标光标固定不动时,明确前两个波形,看看电缆线是否详细长度,然后看看以下几个反射波形,看看是否有闪烁前的波形特征(正的单脉冲前端开发了负的单脉冲,然后, 如果具备二次屈服波的特征,则可以通过具备闪络特征的两种波形来明确起点和终点的间隔。

  在具体的检查中,应该注意,有时由于常见的故障特征和检查基准的不同,二次击穿波形变化很大,二次波形(终端设备的非充放电反射面波形)和三次波形间隔) delay击穿时间长,有时间隔小,有时二次积分小决定光标时,无论前面几个波形有多复杂,只要后面有正常的放电波形,就用后面的波形决定光标的起点、终点,确定故障距离。

  对常见故障点的二次热破坏波形,通过提高球隙、提高电容器容积、提高冲击工作电压,可以准确测量所有正常闪络充放电波形。 常见故障点非常接近测试端(正下方15-20米)时,测试波形如图7所示。

7端故障引起的闪亮检测波形

  采用波形特征:闪络法测得的近端故障波形特征为正、负余弦大振动波形,两波形之间的距离大于电缆全长,电缆长度多波形。 当你碰到最近的反射波形时,这表明常见的故障点离检测端很近。 为了准确地进行测试,有以下方法。 一个是测试到另一端。 二、用标准长度的电缆(如50米或100米)与被测电缆连接进行测试。 测试距离后,从测试距离中减去追加的电缆长度,即为从故障点到测试端的距离; 三、将好相与故障相在远端相接,将测试信号与好相相加进行测试。

  在各种电缆故障的测试中,合适的分析测试波形是主要内容。 无论故障波形多么难分析,不仅仅是上述试验波形的变形。
