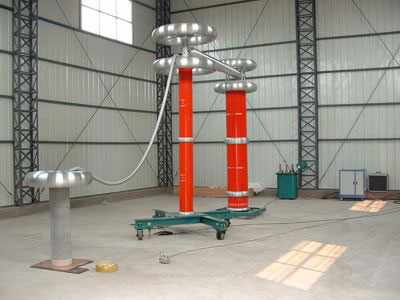

500kVA/60kV调感式串联谐振试验装置

　　500kVA/60kV调感式串联谐振试验装置

　　一、 被试品对象

　　用于330MW/610MW火力发电机交流及直流耐压试验，最高试验电压不超过60kV。

　　二、 系统主要技术参数及功能

　　1. 额定容量：500kVA;

　　2. 额定电压：60kV;

　　3. 额定电流：8.3A;

　　4. 工作频率：工频50Hz;

　　5. 输出电压波形畸变率：≤0.5%;

　　6. 允许连续工作时间：额定负载下1min;

　　7. 额定负载下连续运行1min后温升≤65K;

　　8. 装置自身品质因数：Q≥40;

　　9. 系统测量精度：有效值1.5级;

　　10. 输入电源：三相380V电压，频率为50Hz;

　　11. 对被试品具有过流、过压及试品闪络保护;

　　12. 环境温度：-150C –40 0C，相对湿度：≤90%RH，海拔高度≤1000米;

　　三、 设备遵循标准

　　GB10229-88 《电抗器》

　　GB1094　　　　　　　　《电力变压器》

　　GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

　　DL/T 596-1996 《电力设备预防性试验规程》

　　GB1094.1-GB1094.6-96 《外壳防护等级》

　　GB2900　　　　　　　　《电工名词术语》

　　GB/T16927.1~2-1997　　 《高电压试验技术》

　　四、 试验电源及L、Cx关系表

　　注：Cx为被试品电容量

　　交流工频耐压试验：采用串联谐振试验装置做发电机交流耐压试验;

　　五、 系统配置及其参数

　　1. 激励变压器50kVA/6kV/50kV /0.4kV 1台

　　a) 额定容量：50kVA;

　　b) 输入电压：400V，单相;

　　c) 输出电压：6kV;50kV;

　　d) 结 构：油式

　　e) 重 量：约165kg;

　　f) 额定运行1分钟后线圈对空气温升：≤65K;

　　2. 电动调压器50kVA/380V/0~430V 1台

　　a) 额定容量：50kVA;

　　b) 输入电压：380V，单相;

　　c) 输出电压：0~430V，单相;

　　d) 结 构：单相电动调压;

　　e) 重 量：约135Kg;

　　3. 谐振操作台50kVA/380V 1台

　　a) 额定容量：50kVA;

　　b) 输入电压：380V;

　　c) 输出电压：0~420V;

　　d) 保护功能：零位、过流、过压及试品闪络保护;

　　e) 重 量：约135kg;

　　4. 可调电抗器 500kVA/60kV 1台

　　a) 额定容量：500KVA;

　　b) 额定电压：60kV;

　　c) 额定电流：8.3A;

　　d) 可调电感量：16H~30H;

　　e) 品质因数：Q≥40;

　　f) 结 构：油式;

　　g) 数 量：1台;

　　h) 重 量：约500kg ;

　　5. 分压器100kV 1台

　　a) 额定电压：交直流100kV;

　　b) 测量精度：交流有效值1.5级;

　　c) 介质损耗：tgσ≤0.5%;

　　d) 分 压 比：1000：1，分压比误差：≤1.0%;

　　e) 重 量：约10Kg;

　　6. 整流硅堆0.2A/150kV 1台

　　f) 额定电压：150kV;

　　g) 电流：0.2A

　　7. 滤波电容 -100kV/0.01~0.05uF 1台

　　h) 额定电压：100kV;

　　i) 额定容量：0.01~0.05uF

　　六、 供货清单一览表

　　(一)配置设备一览表

　　(二)备品备件及相关资料一览表

　　七、 装置主要特点及功能

　　1. 反击过电压和传递过电压保护：本装置以妥善的接线方式、完善的保 护环节和能量的逐级吸收，防止反击过电压和传递过电压的侵害。经过多年的现场实践证明，试品在闪络或击穿时，可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。

　　2. 体积小，重量轻，安装、搬运方便，接线简单，非常适合现场使用人员

　　的操作。

　　3. 调感谐振装置的主要功能有：

　　(1)电抗器铁芯间隙直读功能：

　　本装置在电抗器上安装了间隙观察孔，可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。

　　(2)耐压时间到自动降压功能：

　　耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压

　　(3) 零位合闸、零起升压功能：

　　具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。

　　(4) 过流保护功能：

　　系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。

　　(5) 过压及被试品闪络保护功能：

　　本装置装用电子式过压闪络保护板，避免试品不受过压和闪络的侵害，且动作迅速。

　　(6) 各试验数据实时监测功能：

　　可以对高压侧电压电流和低压侧的电压电流进行监测，可以更直观地了解试验情况。

　　八、 售后服务

　　1. 该套设备在出厂时，由供需双方在供方单位完成出厂验收试验，经验收合格后，才允许发货;在验收时，并由供方负责对需方的操作人员进行技术培训工作。

　　2. 供方对提供的所有产品实行保修，保修期为发货之日起三年时间，保修期内负责免费检查，零部件的更换。

　　3. 超过三年的产品供方常年负责维修，且只收取维修成本费用。

　　4. 如果供方没有以书面形式对本技术协议的条文提出异议，并且得到需方的确认，那么可以认为供方提出的产品和服务等完全符合本协议的要求。

　　5. 在合同签定之后，需方有权提出因规范、标准或规程等发生变化而产生的补充要求，具体项目由供需双方共同协调。
