钳形接地电阻测试仪双钳法测量原理是怎样的

　　钳形接地电阻测试仪双钳法测量

　　一、测量原理

　　钳形接地电阻测试仪双钳法优点在于：一是操作简单。可以在不断开待测设备电源，在其正常工作时进行测试，不必插入测量探头，也不必将被测电极分开，只需要双钳夹着接地导体就可以测出其接地电阻。二是精度高。其精度可以达到0.01Ω。三是抗干扰能力强。可以滤出各种工频谐波。四是可以作为打地桩方式的补充。在很多条件下(如房屋密集或铺满水泥的地区)，很难甚至不可能采用打桩的方式对接地电阻的测量，使用双钳口测试原理，可以不用打接地桩进行测量。该测量原理的的不足是：不能够直接对单点接地系统的测量。在单点接地系统中应慎用钳形地阻表。

　　其测量原理简述如下：本仪表配有两个钳口：电压钳和电流钳。

　　如图所示，电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。

图 测量原理

　　二、按键功能

　　本机共设七个按键，具体功能如下：

　　“电源”：电源开关键;在开机后，5分钟不做任何操作会自动关机。

　　“双钳法▲”：在多点接地的接地网中，用这种方式进行测试;另外，在其它功能时，此键为向上光标或增加键。

　　“地桩法▼”：按此键采用打辅助地桩的方式测量接地电阻，另外，在其它功能时，此键为向下光标或减小键。

　　“”：光标左移键。

　　“”：光标右移键。

　　“测试”：在双钳法或地桩法测量时，按此键开始测量。

　　“确认”：按此键进入选定的功能。

　　1.双钳法/地桩法双重测量方式：

　　适合任意接地场所，多点或单点接地，都可正常测试;

　　2.抗干扰能力强：

　　自产生高频电流，从而过滤市电中50Hz、100Hz等谐波干扰电流，即使在500KV变电站环境下，也能精确测量;

　　3.测量范围广、分辨率高：

　　量程从0.01Ω～200Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量;

　　4.大钳口设计：

　　钳口直径50mm(标准配置)，满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制;

　　5.大容量数据存储：

　　可储存200组测量数据;

　　三、测试端口(见图所示)　　

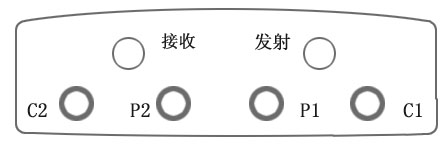

图 面板接线柱

　　该仪表与外界连接的接口有两组：双钳法使用上部的“接收”和“发射”两个航插;地桩法使用下部的“C2”、“P2”、“P1”和“C1”四个插孔。

　　充电插孔位于仪器的左下方，当仪表显示屏左上角的电量指示变低时，请用本公司配套的地阻仪专用充电器进行充电。该充电器为智能充电器，当电池充满时，即充电器指示灯熄灭时，自动停止对电池进行充电，有效防止电池过充。

　　注意：仪表长期不用时，应定期对电池进行充电(如两个月)，避免电池过度放电而损坏。用普通电池时切勿充电。
