高压试验台技术解析

　　高压试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

　　一、高压试验台技术参数：

　　输入电源：三相四线AC380V

　　输出电压及电流：

　　1、三相AC100V输出(固定值) 一组

　　2、三相AC 0 – 10A输出(10A，可调值> 一组

　　3、交流电压输出

　　三相AC 0 – 400V，220V时，电流小于10A 一组

　　4、直流操作电压输出 DC 0 - 260V 一组

　　5、单相AC220V输出(插座) 二组

　　6、三相AC380V输出(固定值，接线柱) 一组

　　7、单相24V，36V，110V，220V直流固定输出 一组

　　8、带计时功能

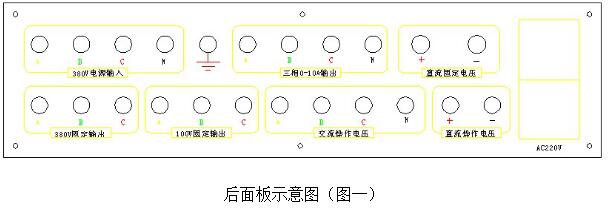

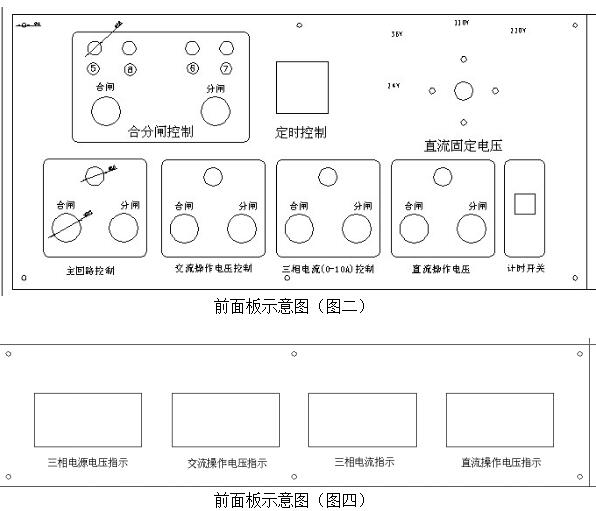

　　二、面板示意图　　

　　三、操作说明

　　以检验单相交流电压表为例：

　　接通输入电源AC380V

　　检查并确认接线是否，接通总电源开关

　　将调压器回零，并按“合闸“扭，

　　再按面板上交流操作电压的“合闸”扭

　　缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。

　　试验完毕后，先按面板上交流操作电压的“分闸“扭。然后，断开总电源开关

　　五、使用方法：

　　将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险， 在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的安全，请严格按照要求操作。

　　在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。
