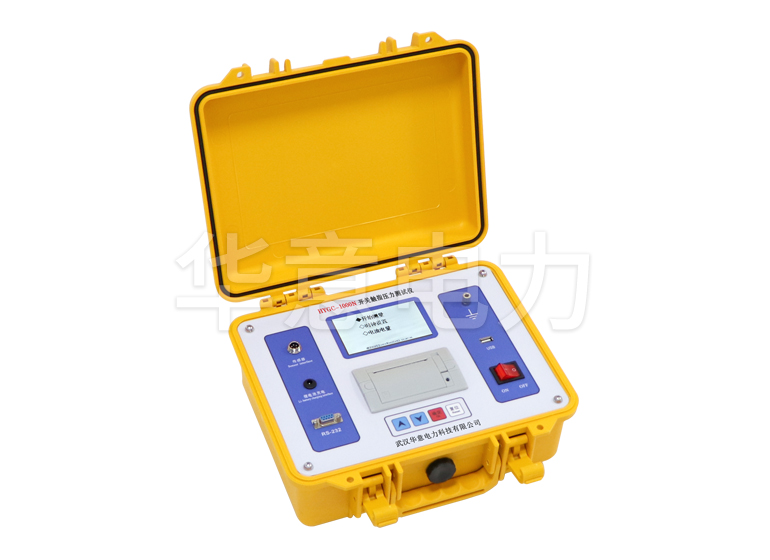

户外隔离开关触指压力测试仪测量新方法

　　在做户外隔离开关检查时一般会看到特别的失效和断的弹簧，对于那些压力下降的弹簧不能辨别和替换。 因此，再运行中，各触指电流的分布因压力而异，差异越大，电流分布越不均匀，长期运行后发生接触不良而过热。

　　触指的高热会产生坏的影响，如果一个触指接触不好，就会扩散到整个触头接触不良。 同时，隔离开关的触指压力可以调整的东西也不少。 如果检查时调整压力不足，或者每个触指的调整压力有差异，同样会发生这种现象。

　　户外隔离开关触指压力测试仪隔离开关在电力系统中使用量大、应用范围广的高压开关设备。 室外隔离开关是唯一完全在大气环境中工作，受环境气候条件影响最严重的电气设备，其运行条件比较差，容易发生机械和电气方面的故障。 特别是接触手指的部分容易因雨水、灰尘、有害气体的产生接触不良而发热，施加接触手指压力的弹簧因发热而退火，压力下降，接触手指发热，循环最终导致手指烧毁，从而导致事故。

　　户外隔离开关触指压力测量仪技术参数

　　1、测量范围：≤500n (可定制1000N )误差：≤1%读取值±1N

　　2、传感器对应的测量直径及触指开距：

　　传感器a (插入式模拟线夹): 6mm/8mm/10mm/12mm;±0.2mm、

　　传感器b (通用定开距离模拟线夹)：梅花触头测量满足Φ30-130mm;

　　3、传感器信号线长度：3m (可定制) 。

　　4、介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络和飞弧。

　　5、绝缘电阻：>2MΩ。

　　6、内置电池：锂电池。

　　7、工作时间：≥6小时。

　　8、充电方式：在专用充电器上连接面板锂电池充电连接器进行充电。

　　9、工作环境：-30~40、80%RH、大气压： 86~106kpa

　　10、设备功率：机内锂电池20 W

　　测量开关触指压力的新方法

　　户外隔离开关触指压力测试仪可以同时调整多个隔离开关的触指压力，但检查时调整压不足或各触指的调整压力有差异时同样会发生这种现象。 目前，大部分检修人员认为，判断导电部分接触好坏的标准是测量其电路电阻，只要电路电阻在合格范围内，导电部分的检修工作就能圆满结束。产品说明书中记载的电路电阻值是整个导电电路的值，它包括连接端子、导电管、触头等部分的体电阻和接触电阻，范围广、裕度大，不能直接反映接触电阻的变化，只能说明导电电路的通路。 试验结果表明，2对触指接触和4对触指接触的电路电阻值均在合格范围内。 同样，触指压力大和小的情况下，电路电阻值几乎不变化。

　　隔离开关的特点

　　1 .通过户外隔离开关触指压力测试仪时，在检查电气设备时提供电气间隔，并通过明显的断路点，保障维护人员的人身安全。

　　2 .隔离开关无负载操作：无额定负载或大负载操作，不能将负载电流和短路电流分开或合并，但有灭弧室时有小负载和空载线路操作。

　　3 .一般输电操作时：先接通隔离开关，后接通断路器或负载系统开关; 切断电源操作时：先切断断路器或负载系统开关，然后切断隔离开关。

　　4 .与其他电气设备一样，选择时请确保额定电压、额定电流、动稳定电流、热稳定电流等满足使用场合的需要。
