干式试验变压器结构及工作原理

　　干式试验变压器是各种抗电强度试验的配套设备，它以快速、灵活的测试特点深受高压试验人员的好评，下面我们就一起来了解一下干式试验变压器的结构及工作原理。

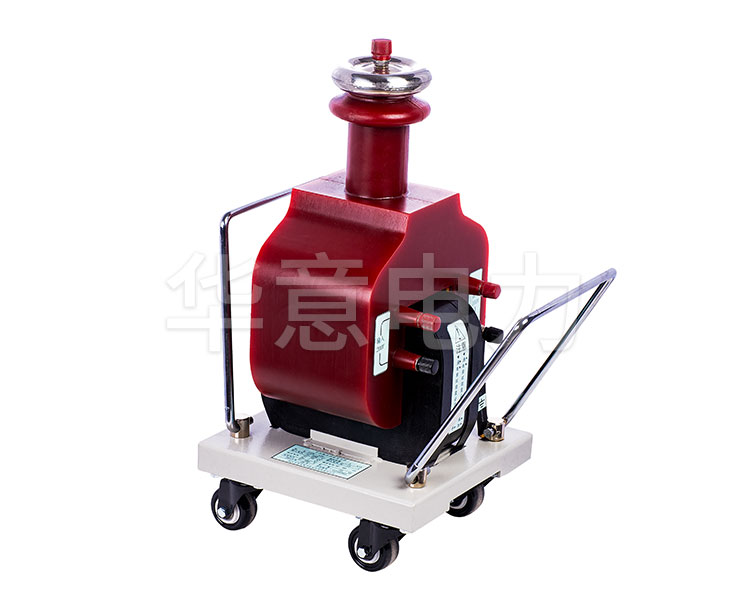

　　干式试验变压器的结构

　　干式试验变压器由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。

　　干式试验变压器利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将配套的直流高压硅堆旋装在高压端既可得到直流。

　　干式试验变压器的工作原理

　　干式试验变压器输入电压为200V或400V接入配套的控制箱(台)，经自耦调压器调节输入电压至试验变压器初级绕组(低压)，利用电磁感应原理，在次级绕组(高压)按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的最高值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。

干式试验变压器工作原理图

　　以上就是干式试验变压器的结构及工作原理，希望能帮助大家更好的了解此设备，提高试验的测试效率。
