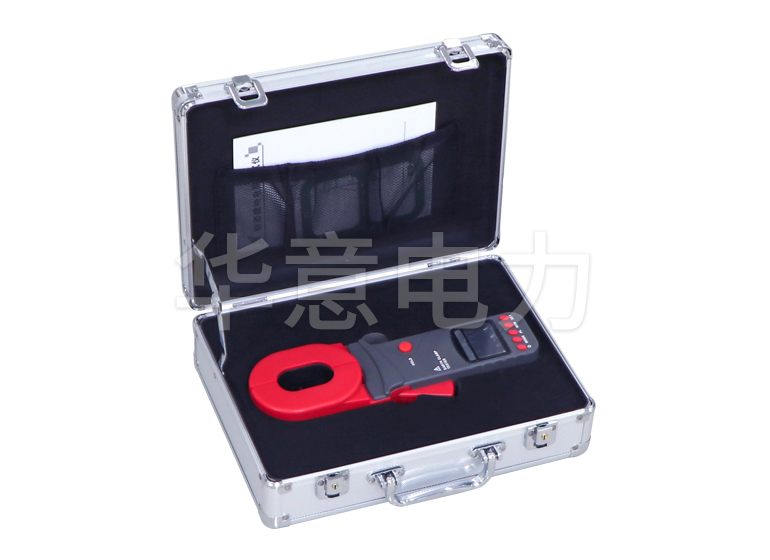

防雷工程接地电阻测试仪的作用

　　接地电阻测试仪在电力测试领域运用广泛，下面我们一起来了解一下防雷工程接地电阻测试仪的作用。

　　一、防雷工程接地电阻测试仪的作用

　　1.测量大型接地网接地阻抗、接地电阻、接地电抗;

　　2.测量大型接地网场区地表电位梯度;

　　3.测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压;

　　4.测量大型接地网转移电位;

　　5.测量接地引下线导通电阻;

　　6.测量土壤电阻率

　　二、防雷工程接地电阻测试仪技术参数

　　1.使用条件

　　环境温度:0℃~+45℃

　　相对湿度:≤85%RH

　　2.测量范围及恒流值(有效值)

　　电阻:0~2Ω(10mA)，2~20Ω(10mA)，20~200Ω(1mA)

　　电压:AC 0~20V

　　3.测量精度及分辨率

　　精度:0~0.2Ω≤±3%±1d

　　0.2Ω~200Ω≤±1.5%±1d

　　1~20V≤±3%±1d

　　分辨率:0.001Ω、0.01Ω、0.1Ω、0.01V

　　4.辅助接地电阻及地电压引起的测量误差

　　允许辅助接地电阻RC(C1与C2之间)<1.8kΩ;

　　RP(P1与P2之间)<40kΩ误差≤±5%

　　允许地电压≤5V(工频有效值)误差≤±5%

　　5.电源及功耗

　　大功率损耗≤2W

　　电源:6.8V~9V(6节5镉镍可充电电池)，外接220V交流电源充电。

　　体积:220mm×200mm×105mm

　　重量:≤1.4kg

　　三、防雷工程接地电阻测试仪使用方法

　　多点接地系统

　　对多点接地系统(例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等)，它们通过架空地线(通信电缆的屏蔽层)连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：　　

　　R0为所有其它杆塔的接地电阻并联后的等效电阻。

　　虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值，但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0=0。这样，我们所测的电阻就应该是R1了。

　　以上就是防雷工程接地电阻测试仪的作用，希望能帮助更多电力测试人员认识此设备，提高大家的测试效率。
