电缆故障测试仪三大测试方法

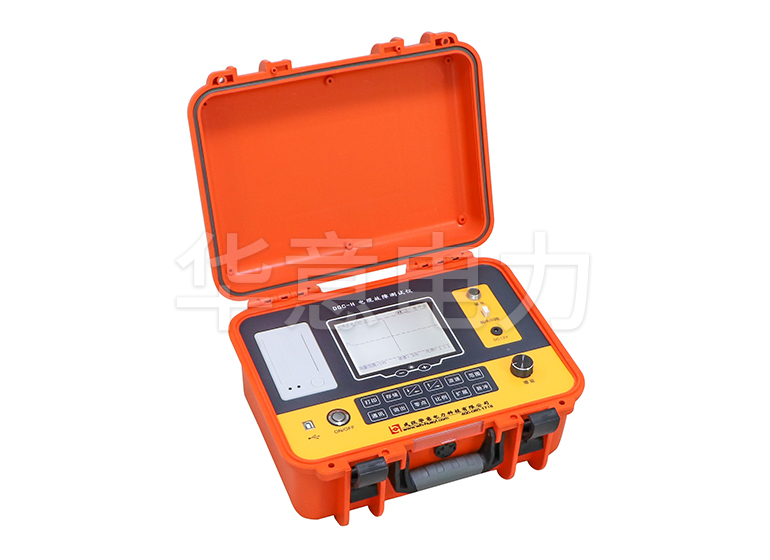

华意电力专业生产电缆故障测试仪，接下来为大家分享电缆故障测试仪三大测试方法。

1、低压脉冲法（简称脉冲法）

当线路输入一个脉冲电波时，该脉冲便以速度V沿线路传输，当行Lx距离遇到故障点后被反射折回输入端，其往返时间为T，则可表示为：

V为电波在线路中的传播速度，与线路一次参数有关，对每种线路它是一个固定值，可通过计算和仪器实测得到。将脉冲源的发射脉冲和线路故障点的反射波以同一显示器实时显示，并由仪器提供的时钟信号可测得时间T。因此线路故障点的距离Lx便可由（2）式求得。不同故障时的波形图如图1所示。

对电缆的低阻性接地和短路故障及断线故障，脉冲法可很方便地测出故障距离。但对高阻性故障，因在低电压的脉冲作用下仍呈现很高的阻抗，使反射波不明显甚至无反射。此种情况下需加一定的直流高压或冲击高压使其放电，利用闪络电弧形成瞬间短路产生电波反射。

2、直流高压闪络法（简称直闪法）

当故障电阻极高，尚未形成稳定电阻通道之前，可利用逐步升高的直流电压施于被测电缆。至一定电压值后故障点首选被击穿，形成闪络，利用闪络电弧对所加入电压形成短路反射，反射回波在输入端被高阻源形成开路反射。这样电压在输入端和故障点之间将多次反射，直至能量消耗殆尽为止。测试原理线路图如图2所示，线路的反射波形如图3所示。

故障点距离：

其中：T＝t2－t1＝t2－t1＝t2－t1＝……

理论波形为徒峻的矩形波，因反射的不完全和线路损耗使实际波形幅度减小和前后变圆滑。

3、冲击高压闪络法（简称冲闪法）

当故障电阻降低，形成稳定电阻通道后，因设备容量所限，直流高压加不上去，此时需改用冲击电压测试。直流高压经球间隙对电缆充电直至击穿，仍用其形成的闪络电弧产生短路反射。在电缆输入端需加测量电感L以读取回波。其原理线路见图4所示，电波在故障点被短路反射，在输入端被L反射，在其间将形成多次反射。因电感L的自感现象，开始由于L的阻流作用呈现开路反射，随着电流的增加经一定时间后呈现短路反射。而整个线路又由电容C和电感L又组成一个L—C放电的大过程。因此，在线路输入端所呈现的波过程是一个近于衰减的余弦曲线上迭加着快速的脉冲多次反射波，如图5所示。从反射波的间隔可求出故障的距离。

故障距离：

T+ΔT≥T　　其中ΔT为放电延迟时间。
